Экспертиза стоимости свайных работ на нефтепромысле в Югре №162704

Свайные основания технологического оборудования и кабельной эстакады входили в обустройство нефтепромысла в Ханты-Мансийском автономном округе — Югре. Спор касался стоимости монтажных работ и материалов, полезных заказчику. Ход работы определяла рассредоточенность 6 групп конструкций на кустовой площадке.

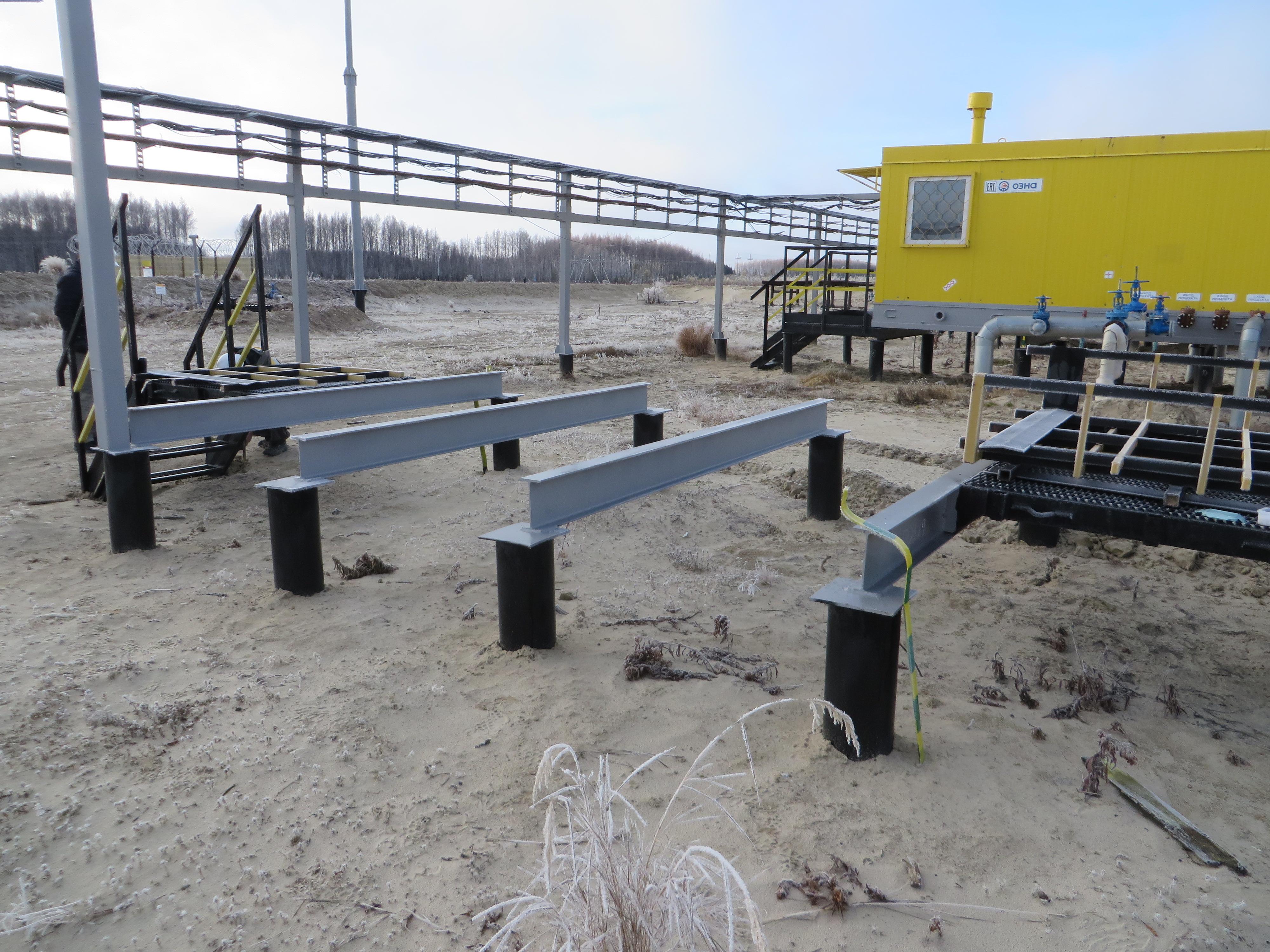

• Измерительная установка — свайное основание под технологический блок.
• Электротехническая площадка — сваи под трансформаторное и насосное оборудование.

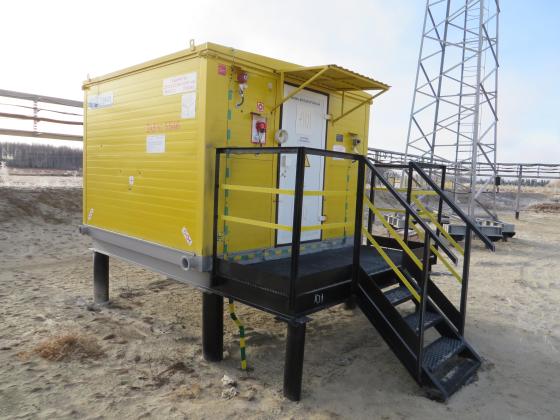

• Аппаратурный блок — свайное основание вместе с входной группой.
• Подача реагентов — опорные конструкции технологической установки.
• Напорная гребёнка — свайное основание промышленного оборудования.

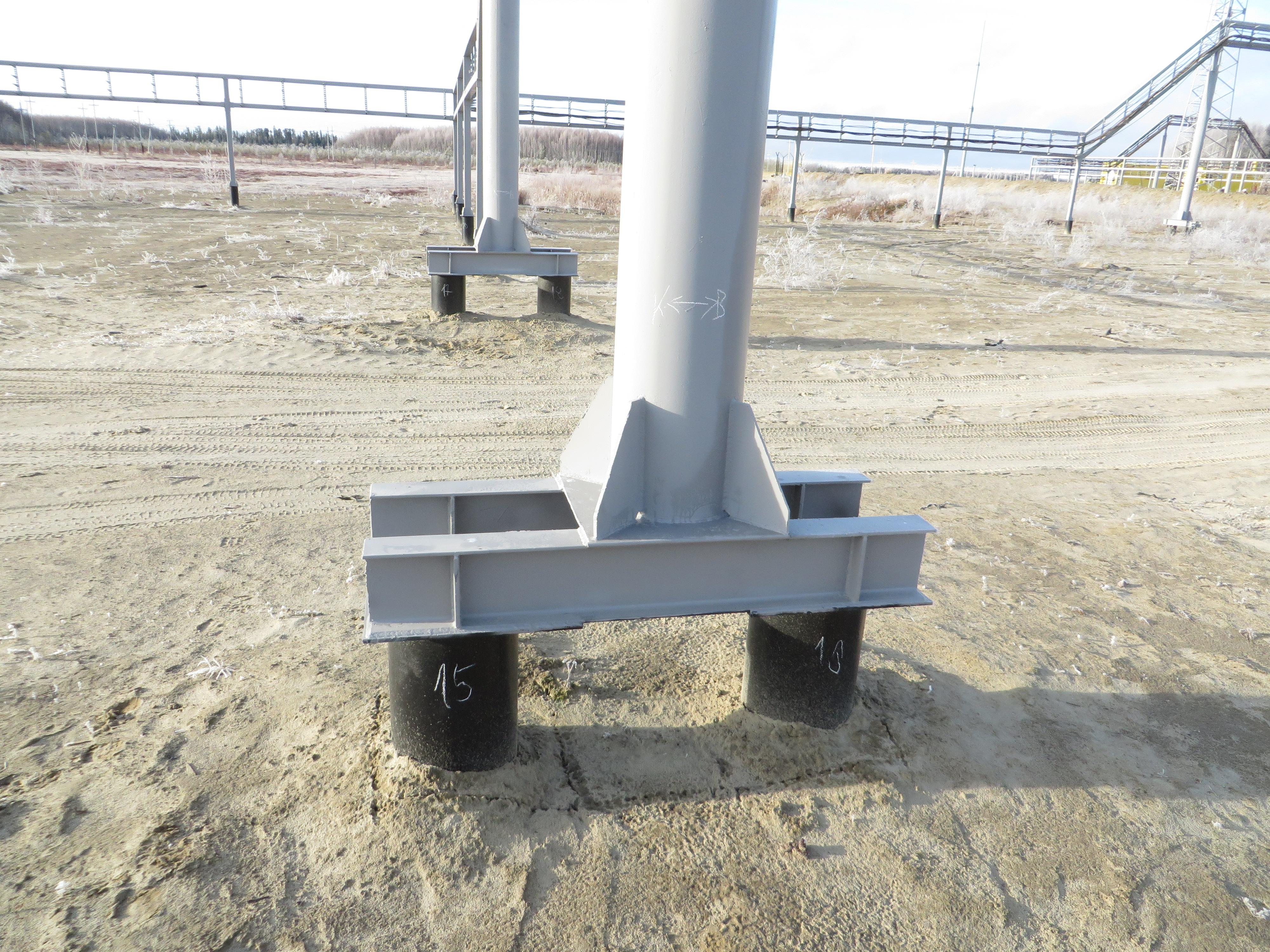

• Кабельная эстакада — опоры инженерной сети до скважины.

Материалы дела содержали проектную и рабочую документацию, исполнительные схемы, акты скрытых работ, ведомости ресурсов и расчётные документы. Их передали на 3 электронных носителях.

В споре о стоимости работ по договору подряда требовалось рассчитать цену монтажа свай и использованных труб на момент строительства. Расчёт охватывал основания 5 технологических установок и кабельной эстакады. Комплексная судебная строительно-техническая, оценочная экспертиза проверяла работы и материалы, представлявшие потребительскую ценность для заказчика. Для каждой позиции требовался самостоятельный сметный расчёт по договору.

Экспертизу выполнили комиссией. В неё вошли эксперты по промышленному и гражданскому строительству, оценке движимого имущества, инженерно-технической экспертизе и сметной документации. Эксперты выехали на нефтепромысловую площадку в Ханты-Мансийском автономном округе — Югре. Там они осмотрели доступные части свайных оснований, измерили конструкции и зафиксировали их расположение на всех спорных технологических позициях.

На площадке эксперты применили визуально-инструментальный осмотр: сопоставили расположение и исполнение конструкций со схемами, измерили доступные элементы металлической рулеткой и выполнили фотофиксацию. Затем они связали натурные данные с проектной и исполнительной документацией по каждой группе свай. Так проверяли состав строительных операций, количество материалов и расчётные объёмы выполненного монтажа для последующего сметного расчёта.

• Проектные решения — проверка состава свай, геометрии и требований к монтажу.
• Исполнительные схемы — сопоставление размещения опор с натурной картиной.
• Акты скрытых работ — проверка документированных операций по устройству оснований.
• Ресурсные ведомости — расчёт количества труб и стоимости подрядных работ.

Геометрические параметры эксперты измеряли по правилам ГОСТ 26433.2-94 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений». Устройство свай они сопоставляли с СП 24.13330.2011 «Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85». Проверка охватывала предусмотренные чертежами трубы, соединения и заполнение внутренних полостей.

Требования к стальным конструкциям эксперты проверяли по ГОСТ 23118-2012 «Конструкции стальные строительные Общие технические условия». Антикоррозионную защиту свай они рассматривали по СП 28.13330.2012 «Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85». Стоимость рассчитывали отдельно для 6 групп конструкций по согласованному сторонами порядку ценообразования. Расчётные позиции соотносили с фактическими объёмами и принадлежностью материалов.
