Поставщик передал золотниковые пары, а покупатель оспорил их качество: судебная инженерно-техническая экспертиза проверяла детали по чертежам и версии происхождения повреждений. Эксперты инженерно-технического и материаловедческого профилей выехали на осмотр в Санкт-Петербург. Осмотр охватил 2 комплекта, 4 сопрягаемые детали и по 6 рабочих окон в каждой буксе. Для каждого комплекта отдельно рассчитывали перекрытие рабочих окон.
Приёмочный спор потребовал связать геометрию изделий, идентификацию изготовителя и историю обращения поставки. Эксперты выполнили визуальный контроль с фотофиксацией и инструментальные измерения штангенциркулем ШЦ-1-300-0,5. Высоту тарелок и рабочих окон сопоставляли с конструкторскими допусками, а перекрытие рассчитывали для каждой пары. Версии о хранении, перевозке, шеф-монтаже и эксплуатации проверяли по морфологии следов и материалам дела.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.

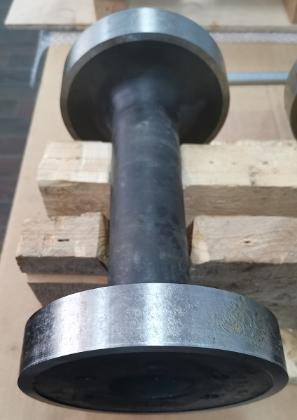

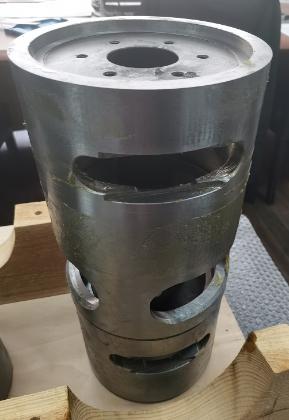

Золотниковые пары промышленной гидроаппаратуры стали предметом спора о качестве поставки. Каждая пара состояла из золотника, то есть подвижной детали затвора, и буксы с рабочими окнами. Для проверки пары разобрали, поэтому эксперты могли осмотреть поверхности и измерить сопрягаемые элементы. Ход работы определили малые допуски деталей: величину перекрытия рабочих окон требовалось рассчитывать по разности измеренных размеров.
Материалы дела включали договор поставки, спецификацию, документы приёмки и комплект конструкторской документации. Они задавали требования для спора о качестве золотниковых пар и позволяли сопоставить состояние деталей с условиями поставки.
Спор о качестве поставки требовал проверить золотниковые пары по конструкторской документации и рассчитать перекрытие рабочих окон букс. Суд также поставил задачи о маркировке, возможном изготовителе, доступности признаков при приёмке, времени и механизме повреждений. Судебная инженерно-техническая экспертиза рассматривала эти задачи применительно к промышленной гидроаппаратуре и условиям возможного контроля при передаче товара.

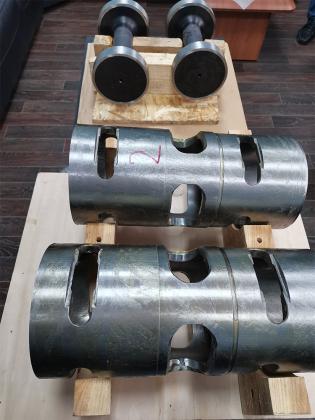

Эксперты работали комиссией по инженерно-техническому и материаловедческому профилям. Они выехали в Санкт-Петербург и осмотрели 2 разобранные золотниковые пары на площадке хранения оборудования. Документы о поставке, приёмке и устройстве регулятора эксперты изучали по материалам дела. Такое распределение работы связывало измерения деталей с требованиями чертежей и обстоятельствами обращения изделий до начала расчётов.
На площадке эксперты выполнили визуальный и органолептический контроль: осмотрели наружные и сопрягаемые поверхности, рабочие окна, кромки и обозначения. Состояние деталей они фиксировали фотографиями. Инструментальные измерения выполнили штангенциркулем ШЦ-1-300-0,5: измеряли высоту тарелок золотников и рабочих окон букс, затем рассчитывали перекрытие для каждого комплекта и сопоставляли каждое значение с чертёжным допуском.
Требования к маркировке эксперты сопоставляли с ГОСТ 4666-2015 Арматура трубопроводная. Требования к приёмке гидроаппаратуры они проверяли по ГОСТ 22976-78 Гидроприводы, пневмоприводы и смазочные системы. Правила приемки. Понятия явного и скрытого дефекта применяли по ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения. По этим критериям оценивали признаки, доступные при приёмке товара.
Давность повреждений эксперты оценивали по их морфологии, то есть форме, расположению и характеру следов на металле. Эти признаки сопоставляли с последовательностью передачи, перевозки, шеф-монтажа и эксплуатации гидроаппаратуры. Отдельно проверяли, какие признаки мог раскрыть обычный визуальный осмотр при промышленной приёмке, а какие требовали совместных измерений или сборки сопрягаемых металлических деталей оборудования.
Инженерная экспертиза промышленной гидроаппаратуры охватывала качество поставленных золотниковых пар, их соответствие чертежам, происхождение и возможные обстоятельства повреждения.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
