Электротехническая экспертиза газообразования в реакторах №173912

Высоковольтные шунтирующие реакторы электросетевых объектов стали предметом спора о повышенном газообразовании в трансформаторном масле. Требовалось проверить причины этого процесса и соответствие оборудования предусмотренным характеристикам. Реакторы работали в электроэнергетике Москвы, поэтому ход работы определяли их включение в силовую сеть и история эксплуатации.

• Реакторы — оборудование для компенсации реактивной мощности в электрической сети.
• Проектная документация — решения по размещению и подключению оборудования.
• Рабочая документация — технические параметры силового электрооборудования.
• Эксплуатационная документация — требования изготовителя к режимам работы и обслуживанию.
• Акты технических работ — сведения об осмотрах, демонтаже, ремонте и монтаже.
• Протоколы испытаний — результаты анализа газов, растворённых в трансформаторном масле.

Материалы дела представили в виде 2 электронных комплектов. В них входили договорные, проектные, рабочие и эксплуатационные документы, акты технических работ, протоколы испытаний и фотоматериалы.

Спор касался повышенного газообразования в масле высоковольтных реакторов и качества поставленного электрического оборудования для объектов электроэнергетики. Требовалось определить техническую причину процесса, проверить возможную связь с изготовлением, эксплуатацией, режимами работы, качеством электроэнергии или внешним воздействием. Эксперты также сопоставляли функциональные, технические и качественные характеристики реакторов с договорной, паспортной, проектной и рабочей документацией.

Судебную комплексную инженерно-техническую, электротехническую экспертизу выполнила комиссия. В неё вошли эксперты по инженерно-технической экспертизе оборудования, электроэнергетическим системам и сетям, автоматизации технологических процессов. Эксперты выехали на объекты энергоснабжения в Москве, осмотрели реакторы и их элементы, изучили электронные материалы дела и дополнительную техническую документацию. Физические и документальные проверки разделили по нескольким направлениям.

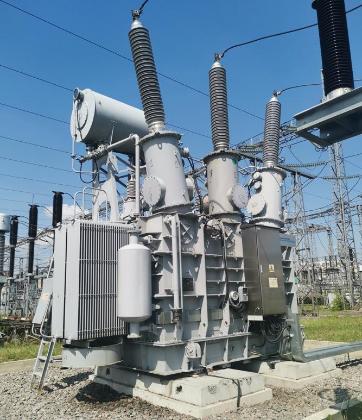

• Натурный осмотр — проверка внешнего состояния реакторов и системы охлаждения с фотофиксацией камерой HONOR 20.
• Сопоставление документации — сравнение предусмотренных характеристик с данными осмотра, актов технических работ и протоколов испытаний.
• Анализ эксплуатации — проверка режимов работы, технического контроля и обслуживания по документам электросетевых объектов.
• Анализ газов — сравнение сведений о растворённых в масле газах с нормативными критериями для реакторного оборудования.

Причины газообразования проверяли с учётом конструкции реактора, электрических режимов, охлаждения, технических воздействий и результатов испытаний масла. Эксперты проследили хронологию эксплуатации по актам и протоколам, затем связали каждый рассматриваемый фактор с физическими процессами в оборудовании. Существенность возможных отклонений оценивали через их влияние на работоспособность, безопасность дальнейшей эксплуатации и необходимость технических воздействий.

Термины для электрических реакторов эксперты применяли по ГОСТ 18624-73 Реакторы электрические. Термины и определения. Качество электроэнергии сопоставляли с нормами ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. Состав рабочей документации оценивали по ГОСТ 21.613-2014 Система проектной документации для строительства. Правила выполнения рабочей документации силового электрооборудования.
