Электротехническая экспертиза электросчётчика в Москве №176089

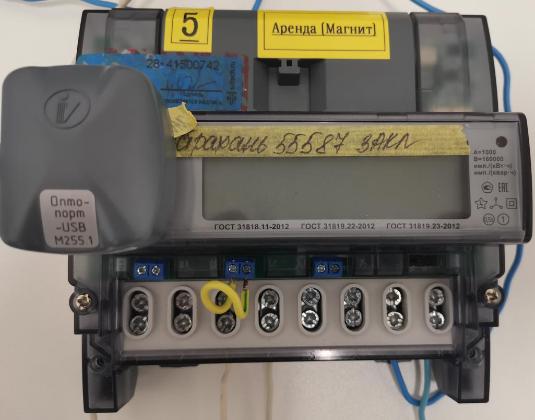

Трёхфазный электронный электросчётчик семейства «Меркурий 236» учитывал потребление электроэнергии на объекте организации. Спор касался того, мог ли счётчик неправильно учитывать расход, по какой технической причине и с какого времени. Отдельно требовалось рассмотреть возможный объём недоучёта. Электронное устройство хранит параметры работы и журнал событий, поэтому ход проверки определяли испытания под нагрузкой и попытка считать сведения через оптический порт.

• Электросчётчик — один трёхфазный электронный прибор учёта электроэнергии.
• Материалы дела — документы в электронном виде.
• Технические акты — сведения о проверке и обследовании прибора.
• Журнал событий — распечатка записей электронного счётчика.

Материалы дела содержали сведения об эксплуатации прибора, объёме учтённой электроэнергии и предшествующих технических проверках. Электросчётчик и документы изучали в Москве.

Спор об учёте электроэнергии требовал проверить техническое состояние трёхфазного счётчика и возможные причины неправильного учёта. Эксперты рассматривали, когда могло измениться состояние прибора и связан ли с ним недоучёт. Судебная инженерно-техническая, электротехническая экспертиза также охватывала расчёт возможного объёма неучтённого потребления. Для каждой задачи эксперты сопоставляли сведения об эксплуатации с параметрами прибора при испытаниях.

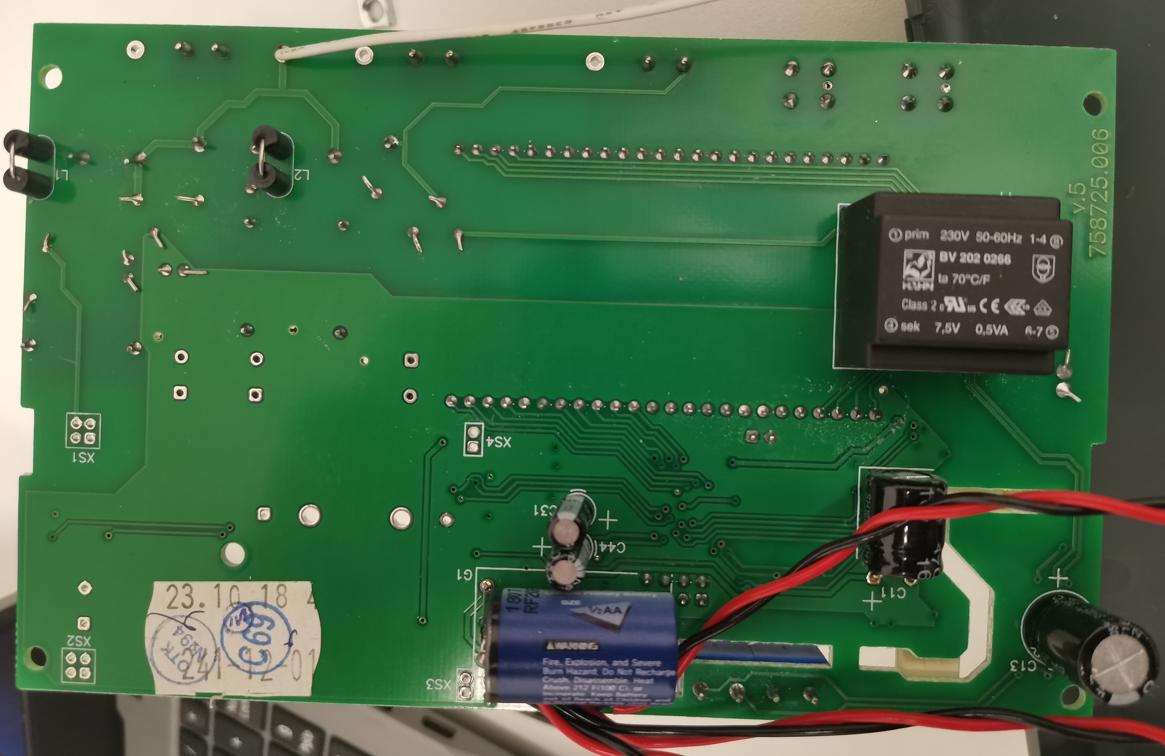

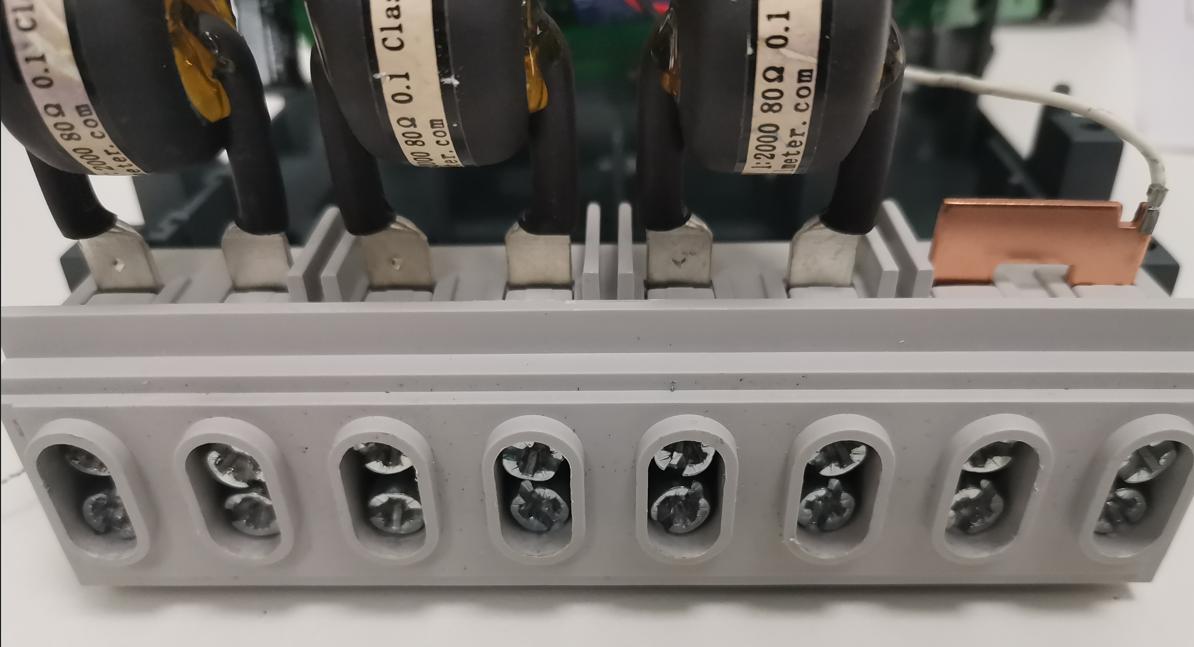

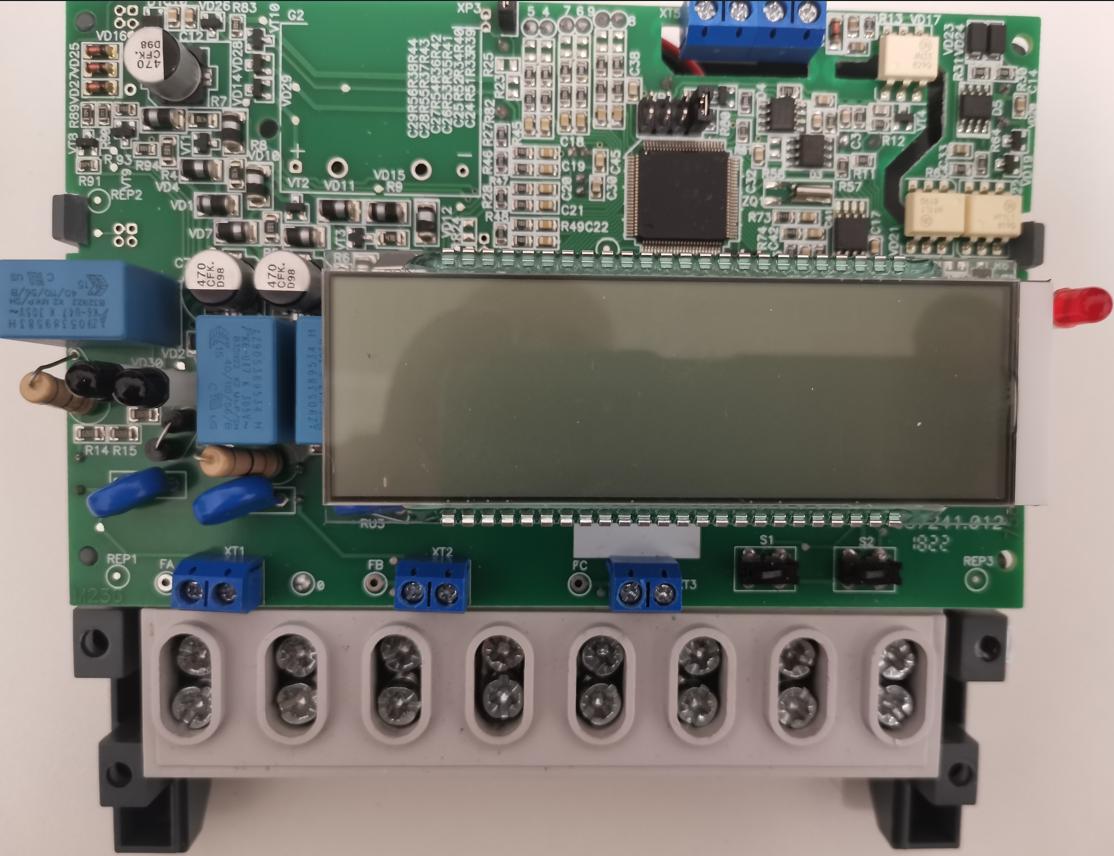

Эксперты работали с самим электросчётчиком и электронными материалами дела в Москве. Их профили охватывали радиотехнику, автоматизацию технологических процессов, электроэнергетические системы и сети. Осмотр прибора проходил в лаборатории: эксперты изучили корпус, измерительную схему, дисплей, электронные узлы и средства обмена данными. Такое построение работы связывало документальные сведения с проверяемыми функциями конкретного счётчика.

Техническую проверку построили как последовательность операций с независимой фиксацией электрических величин. Сначала эксперты осмотрели конструкцию и схему включения, затем поочерёдно подключали нагрузку к каждой фазе. Потребление одновременно учитывал контрольный прибор. Отдельная операция касалась доступа к внутренним электронным сведениям через оптический интерфейс. Состояние узлов и показания приборов фотографировали на каждом этапе.

1. Натурный осмотр — сопоставление конструкции счётчика с технической документацией семейства «Меркурий 236».
2. Пофазные испытания — подключение нагрузки к 3 фазам и наблюдение за работой прибора.
3. Контрольный учёт — параллельное измерение расхода поверенным электросчётчиком того же семейства.
4. Электрические измерения — проверка токовых параметров мультиметром APPA и токоизмерительными клещами.
5. Оптический интерфейс — обращение к журналу событий, профилю мощности и текущим параметрам счётчика.
6. Фотофиксация — сохранение состояния прибора и этапов испытаний камерой HONOR 20.

Эксперты сопоставляли результаты нагрузочных испытаний, контрольного учёта и осмотра электронной схемы. Сведения из материалов дела соотносили с работой счётчика при каждой фазе. Для проверки возможного недоучёта сравнивали расход по спорному и контрольному приборам, а для датировки изучали журнал событий и технические акты. Причинные версии проверяли по состоянию отдельных электронных компонентов.

Общие условия испытаний счётчика определяли по ГОСТ 31818.11-2012 (IEC 62052-11:2003). Требования к статическим счётчикам активной энергии сопоставляли по ГОСТ 31819.21-2012. Схему прямого подключения выбирали по «Счётчик электрической энергии трехфазный статический «Меркурий 236», «Mercury 236». Руководство по эксплуатации АВЛГ.411152.034 РЭ». Эти источники связывали процедуры проверки с устройством и назначением электросчётчика при нагрузке.
