После реконструкции жилого дома стороны спорили о подземной трубе и прежнем вводе: дополнительная судебная строительно-техническая экспертиза проверяла их расположение. Эксперты изучили 5 томов дела и провели выездной осмотр в Смоленской области в течение 2 дней. В работе участвовали эксперты по промышленному и гражданскому строительству, общестроительным работам и наружным инженерным коммуникациям.

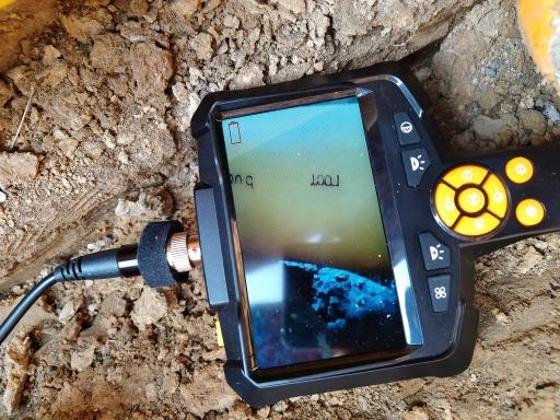

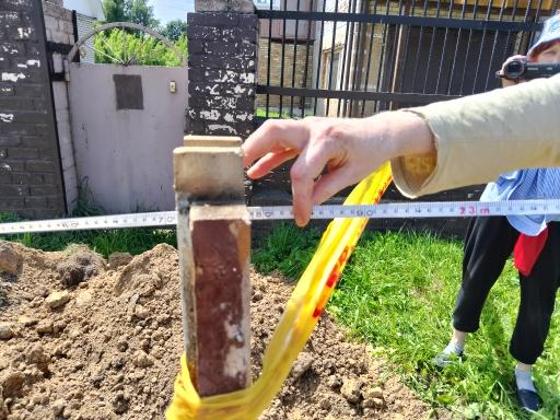

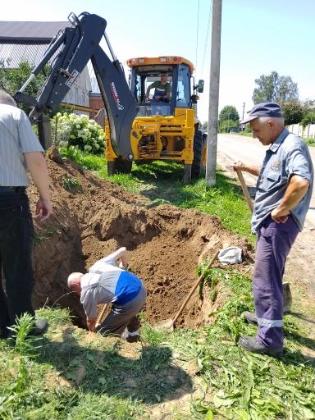

Полевую проверку построили на вскрышных работах общей протяжённостью около 30 метров, визуально-инструментальном осмотре и прямых измерениях. Экскаватор-погрузчик открывал грунт до труб, а положение подземной трассы, стыков и вводного узла фиксировали фотокадрами и зарисовками. Маркировку в стеснённой зоне читали промышленной камерой-эндоскопом, а конфигурацию элементов сопоставляли со строительным паспортом и монтажными схемами. Такие задачи возникают в спорах о реконструкции жилого дома и размещении наружных сетей ЖКХ.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Наружный газопровод низкого давления и ввод к жилому дому стали предметом спора после реконструкции здания. Требовалось проверить схему присоединения трубы и возможное расположение прежнего цокольного ввода под перестроенной частью дома. Газовая сеть относилась к объектам ЖКХ в Смоленской области. Подземная прокладка труб определила ход работы: эксперты открывали локальные участки грунта, осматривали соединения и сопоставляли их положение с техническими документами.
В материалах дела находились рабочий проект газоснабжения, строительный паспорт газопровода, монтажные эскизы цокольных вводов, схемы прокладки, фотографии и документы о реконструкции.
Спор касался расположения подземного газопровода после реконструкции жилого дома. Требовалось проверить, имелись ли на заданном отрезке уличной трубы врезка или присоединение, а при их наличии определить место и протяжённость наращённого участка. Отдельная задача состояла в проверке версии о прохождении отрезанной трубы и прежнего цокольного ввода под стенами и полом перестроенной части здания.
Дополнительную судебную строительно-техническую экспертизу эксперты выполнили с привлечением знаний в области промышленного и гражданского строительства, общестроительных работ и наружных инженерных коммуникаций. Они изучили 5 томов дела и выехали в Смоленскую область для осмотра газопровода низкого давления. Натурная работа заняла 2 дня и охватила участки уличной сети, место ввода и зоны у фундамента жилого дома.

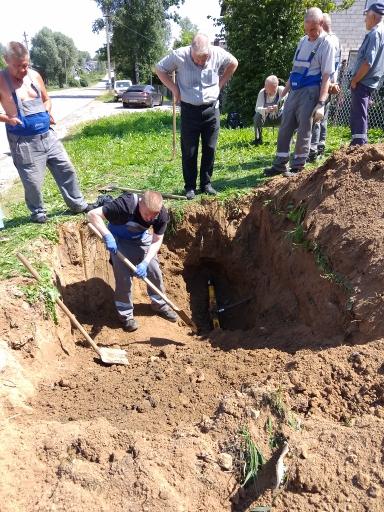

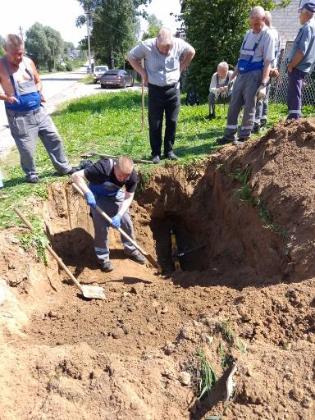

Эксперты организовали проверку подземной трассы через вскрышные земляные работы — локальное открытие трубы в траншеях и шурфах. Общая длина открытых участков составила около 30 метров. Открытие грунта велось механизированным и ручным способами до глубины заложения труб. Ход осмотра включал:
Положение соединений эксперты сопоставили со схемами прокладки, строительным паспортом и монтажными эскизами из материалов дела. Конфигурацию цокольного ввода проверяли по форме отвода, защитного футляра и взаимному расположению элементов. Для версии о трубе под перестроенной частью дома эксперты обследовали грунт вдоль фундамента на глубине заложения ввода, затем сравнили натурные признаки с проектным решением.
Параметры полиэтиленовых труб эксперты соотносили с ГОСТ Р 58121.2-2018 (ИСО 4437-2:2014) «Пластмассовые трубопроводы для транспортирования газоообразного топлива. Полиэтилен (ПЭ)». Схему газовой сети и узлы присоединения они рассматривали по СП 62.13330.2011 Свод правил. Газораспределительные системы (Актуализированная редакция СНиП 42-01-2002 «Газораспределительные системы»), применительно к наружным сетям ЖКХ жилой застройки.
Дополнительная судебная строительно-техническая экспертиза касалась спора о подземном газопроводе низкого давления, прежнем вводе к жилому дому и выполненных земляных работах после реконструкции здания в Смоленской области.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
В работе были задействованы компетенции по следующим видам судебных исследований.
