Инженерная экспертиза поломки преобразователя частоты №145281

Преобразователь частоты FCI управлял электроприводом промышленной газоочистки. Спор касался причины поломки электротехнического оборудования, характера возможных недостатков и затрат на ремонт. Оборудование находилось на промышленной площадке в Воскресенске. Экспертиза FCI охватывала сам прибор и связанную с ним электрическую часть производственной установки.

• Преобразователь частоты — 1 демонтированная единица силового промышленного электрооборудования.
• Диагностические материалы — акт проверки технического состояния электрического прибора.
• Расчётные материалы — калькуляция стоимости комплектующих и ремонтных работ.
• Эксплуатационная документация — сведения изготовителя о работе и защите преобразователя.

Материалы дела содержали договорные документы, пояснения участников и сведения об эксплуатации оборудования. Размещение прибора в составе газоочистной установки определило сопоставление его состояния с режимами электропривода и работой защитной аппаратуры.

Поломка преобразователя частоты потребовала разграничить возможные технические причины: свойства изделия, режим работы, монтаж, эксплуатацию, обслуживание или внешнее воздействие. Требовалось также оценить характер возможных недостатков и рассчитать стоимость ремонта при технической возможности их устранения. Судебная инженерно-техническая экспертиза рассматривала эти задачи применительно к промышленной газоочистке.

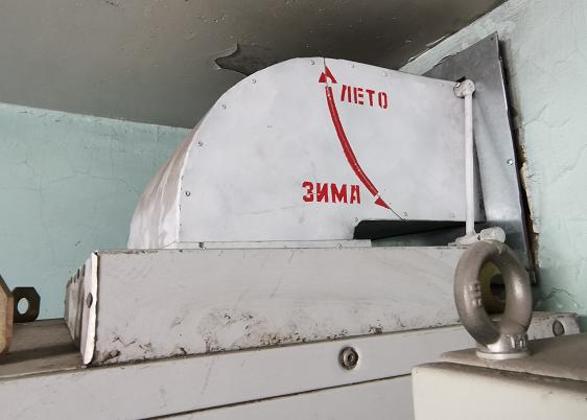

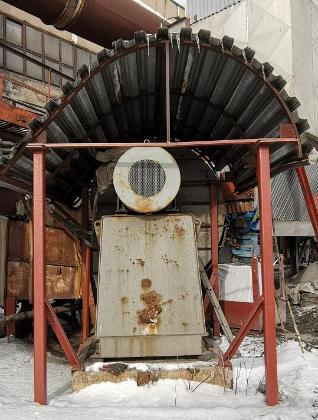

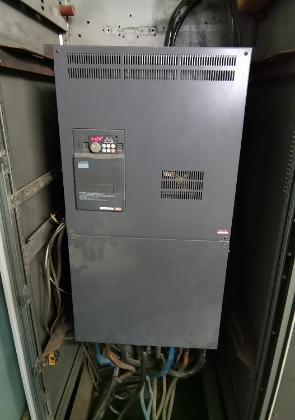

Эксперты инженерно-технического, электротехнического и стоимостного профилей работали с материалами дела и выехали на промышленную площадку в Воскресенске. Там они осмотрели демонтированный преобразователь частоты и связанное с ним электрооборудование газоочистной установки. Состояние узлов и условия размещения эксперты фиксировали фотографиями.

Причину поломки проверяли через состояние силовых элементов, шин, креплений, защитной и коммутационной аппаратуры. Эксперты сопоставили наблюдения с актом диагностики, эксплуатационной документацией изготовителя и сведениями о режимах электропривода. Для каждой рассматриваемой версии они искали согласующиеся технические признаки и проверяли связь между нагрузкой, защитой и состоянием компонентов.

• Натурный осмотр — проверка преобразователя и оборудования газоочистной установки с фотофиксацией.
• Органолептический метод — оценка доступных наблюдению изменений деталей и соединений.
• Сопоставление — сверка картины поломки с диагностикой, документацией изготовителя и материалами дела.
• Расчёт стоимости — сравнение цены предполагаемого ремонта и комплектующих со стоимостью нового оборудования.

Причины повреждения электрических компонентов рассматривали с учётом терминов ГОСТ IEC 60050-151-2014 Международный электротехнический словарь. Часть 151. Электрические и магнитные устройства. Импульсные воздействия и защиту оценивали по ГОСТ Р 55630-2013/IEC/TR 62066:2002 Перенапряжения импульсные и защита от перенапряжений в низковольтных системах переменного тока. Общие положения.

Характер возможных недостатков соотносили с ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения. Для стоимостной части эксперты использовали представленную калькуляцию ремонта: отдельно рассматривали комплектующие, работы и соотношение расходов с заменой прибора. Такой порядок связывал техническую оценку поломки с вопросом о целесообразности восстановления преобразователя.
