Инженерная экспертиза монтажа кондиционеров в Москве №167151

Кондиционеры в административном здании стали предметом спора о качестве поставки и монтажа. Проверке подлежали оборудование системы кондиционирования, трубопроводы хладагента, кабельные трассы, элементы управления и результаты установочных работ. Оборудование размещалось в технических помещениях и на кровле, поэтому эксперты строили осмотр как последовательный маршрут по разным зонам здания в Москве.

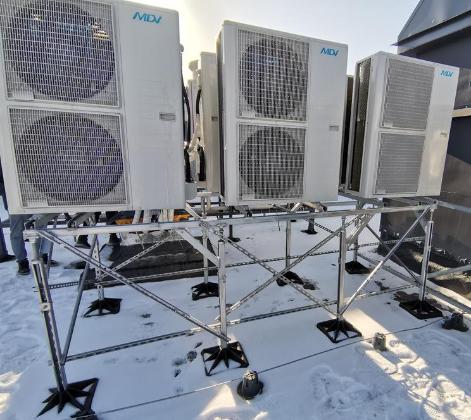

• Наружные блоки сплит-систем — 6 единиц на кровле здания.

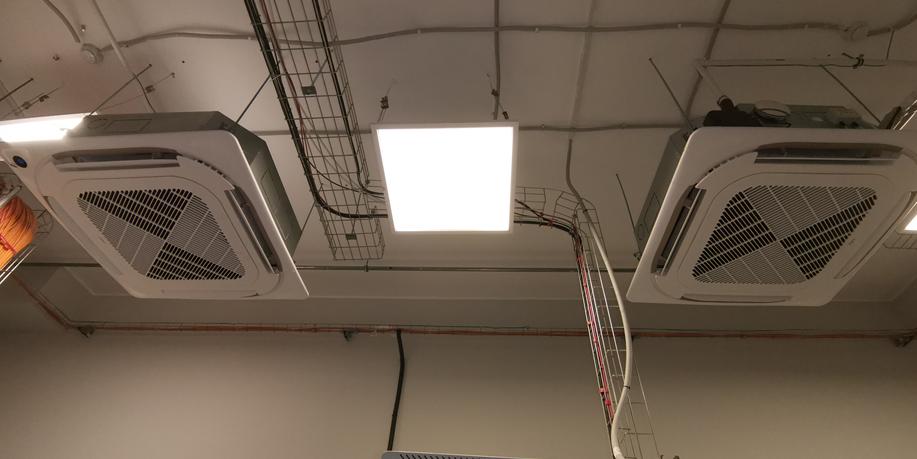

• Внутренние блоки сплит-систем — 6 единиц в обслуживаемых помещениях.
• Настенные пульты управления — 6 единиц для отдельных блоков.

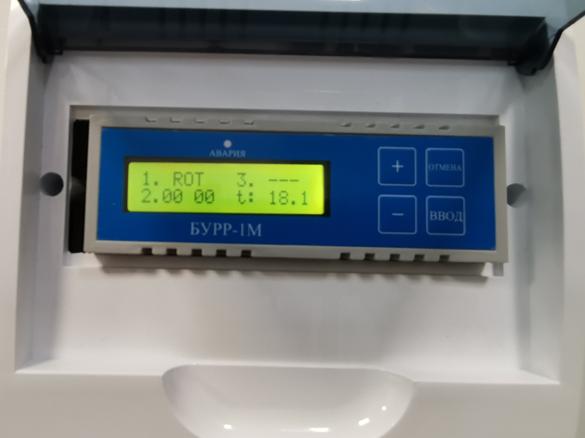

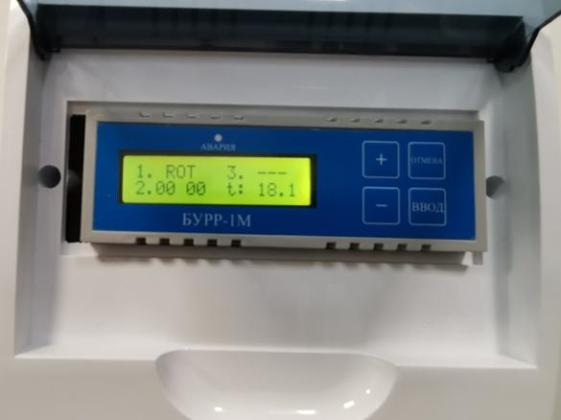

• Блоки управления — 3 устройства для согласованной работы кондиционеров.

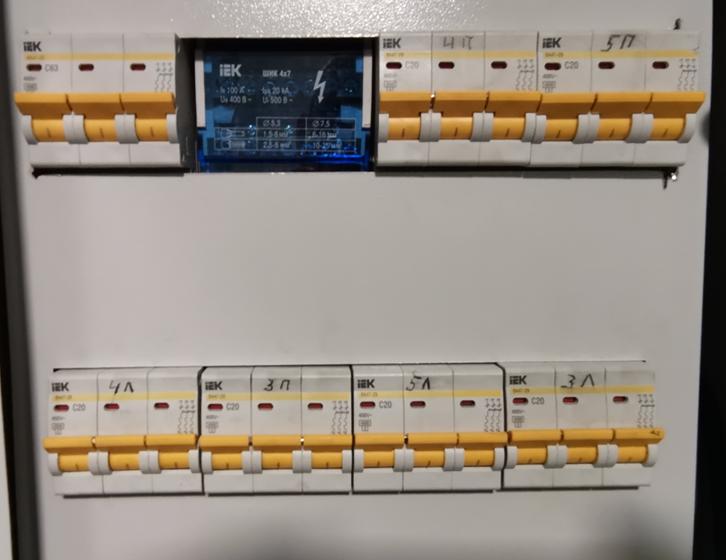

• Автоматические выключатели — 6 трёхполюсных аппаратов системы электропитания.
• Трубопроводы и кабельные трассы — линии между внутренними и наружными блоками.

Материалы дела включали 2 электронных тома и техническое задание с требованиями к поставке и установке. Рассредоточенность оборудования по этажам, техническим зонам и кровле определила последовательность натурного осмотра.

Спор касался качества поставки и монтажа кондиционеров по контракту для административного здания. Требовалось проверить, соответствовали ли оборудование и установочные работы техническому заданию на дату проверки исполнения контракта. Судебная инженерно-техническая экспертиза охватывала комплектность системы, размещение её элементов, состояние линий и выполнение требований к монтажу. Эксперты инженерно-технического, электротехнического и строительно-технического профилей изучили материалы дела. Затем они выехали в Москву и осмотрели оборудование в технических помещениях и на кровле здания.

Проверку организовали по отдельным узлам системы кондиционирования. Натурный осмотр означал непосредственную проверку оборудования и монтажа на месте; состояние элементов эксперты фиксировали на фотографиях. Затем они сопоставили сведения технического задания с наблюдаемыми характеристиками, размещением блоков, прохождением трубопроводов и кабельных трасс. Отдельные контрольные точки относились к электропитанию, управлению и теплоизоляции линий хладагента.

• Комплектность оборудования — сверка состава поставки с техническим заданием.
• Монтаж блоков — осмотр размещения внутренних и наружных элементов системы.
• Трубопроводы хладагента — проверка прокладки и теплоизоляционной конструкции.
• Электропитание и управление — осмотр выключателей, пультов и управляющих блоков.
• Фотофиксация — привязка наблюдений к узлам и зонам размещения оборудования.

Требования к монтажу трубопроводов эксперты проверяли по ГОСТ Р 70095-2022 «Инженерные сети зданий и сооружений внутренние. Монтаж и пусковая наладка систем холодоснабжения. Правила и контроль выполнения работ». Состав теплоизоляционной конструкции сопоставляли с СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003». Нормативные положения соотносили именно с теми узлами, которые регулировал каждый источник.

Сведения осмотра эксперты соотнесли с контрактной документацией по каждой группе кондиционеров и монтажных работ. Они отдельно проверяли поставку оборудования и качество установки, поскольку единый вопрос суда объединял две технические задачи. Наблюдения связывали с конкретными требованиями технического задания и контрольной датой. Для каждой позиции учитывали её назначение в системе и связь с соседними узлами.
