Энергоснабжающая организация и потребитель спорили о работе электросчётчика: судебная электротехническая экспертиза проверяла, содержал ли журнал сведения о вскрытии и пропадании фаз. Эксперты выехали на объект электроснабжения в Астраханской области. Они работали с 1 трёхфазным прибором и 5 документами по его передаче, программированию и эксплуатации. В производстве участвовали эксперты по электротехнике, радиотехнике, автоматизации и электроэнергетическим системам.
Маршрут проверки охватывал органолептический осмотр — проверку внешних признаков, экранные параметры, оптический интерфейс и электронный журнал. Эксперты подключили считывающую головку, запустили AdminTools и проверили обмен по ГОСТ IEC 61107-2011. Показания дисплея они сопоставили с эксплуатационными руководствами для серии СЕ 303. Эксперты раздельно исследовали 2 группы событий: доступ к корпусу и клеммной крышке, а также состояние фаз в заданный период.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Электросчётчик серии СЕ 303 учитывал активную и реактивную энергию на объекте электроснабжения в Астраханской области. Спор касался записей о вскрытии корпуса, клеммной крышки и пропадании фаз в заданный период. Ход работы определяла энергонезависимая память — хранилище событий, сохраняющее сведения после отключения питания.
Материалы дела содержали сведения об организации учёта, передаче оборудования и эксплуатации электросчётчика. Эксперты использовали их для сопоставления доступных функций прибора с предусмотренными изготовителем способами просмотра журнала событий.
Спор об учёте электроэнергии требовал проверить, хранил ли электросчётчик сведения о вскрытии корпуса или клеммной крышки за заданный период. Отдельно требовалось установить наличие записей о пропадании фаз за тот же период. Судебная электротехническая экспертиза рассматривала эти задачи как проверку журнала событий в энергонезависимой памяти прибора. Эксперты также соотносили электронные события с функциями конкретной серии приборов.
Эксперты выполнили работу с выездом к прибору учёта на объект электроснабжения в Астраханской области. Их профили охватывали электротехнику, радиотехнику, автоматизацию технологических процессов и электроэнергетические системы. На месте они осмотрели электросчётчик, изучили его дисплей и проверили предусмотренный изготовителем канал обмена данными. Материалы дела и технические руководства эксперты изучили при подготовке операций с прибором.
Проверку журнала электросчётчика эксперты выстроили вокруг двух источников: экранных параметров и данных энергонезависимой памяти. Перед считыванием они изучили технические руководства, определили порядок перехода между группами показаний и подготовили оптическое подключение. Каждое действие соотносили с функцией прибора, связанной с доступом к корпусу либо состоянием фаз. Последовательность работы включала следующие основные этапы:
Для проверки электронного архива эксперты активировали оптический интерфейс — канал передачи сведений без электрического контакта. Через него программа AdminTools запрашивала журнал событий, параметры фаз и служебные сведения электросчётчика. Обмен через оптический порт проверяли по протоколу ГОСТ IEC 61107-2011, который применили к локальному считыванию данных прибора. Подключение повторили после проверки положения считывающей головки относительно порта.

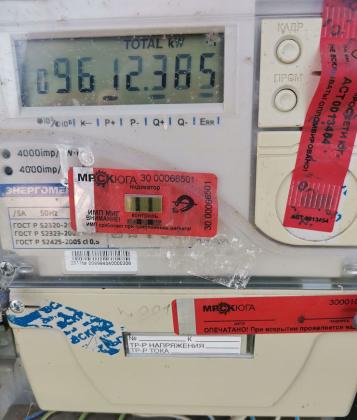

Параллельно эксперты исследовали группы параметров, выводимые на дисплей электросчётчика. Они сопоставили порядок экранов с руководствами для серии СЕ 303, проверили переходы между группами и изучили обозначения режимов. Для вопроса о вскрытии учитывали структуру журнала событий, а для вопроса о пропадании фаз — архив состояния и отклонений напряжения. Фотографии сохраняли последовательность операций с дисплеем и оптическим подключением.
Проверка электросчётчика касалась спора о возможном безучётном потреблении электроэнергии и сведений, которые журнал событий мог хранить за заданный период эксплуатации на объекте электроснабжения.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
