Экспертиза газопроводов и нефтепроводов

Экспертиза газопроводов и нефтепроводов представляет собой разновидность строительно-технической экспертизы. Проведение данной экспертизы требуется:

  • если необходимо провести периодическую проверку трубопроводов на их соответствие требованиям повышенной безопасности для избежания несчастных случаев;
  • в случае аварии для установления ее причины;
  • в случае истечения срока эксплуатации трубопровода в соответствии с проектной документацией;
  • в случае истечения срока безопасной эксплуатации трубопровода в соответствии с заключением экспертизы;
  • в случае отсутствия технической документации (проектной, конструкторской, эксплуатационной и др.);
  • для газопроводов – при изменении уровня давления в трубопроводе.

Экспертиза промышленной безопасности трубопроводов проводится на основании закона «О промышленной безопасности опасных производственных объектов», а также РД 03-484-02, РД 12-608-03 и других нормативных документов.

Трубопроводы

В роли объектов экспертизы выступают газо- и нефтепроводы. Данные инженерные сооружения относятся к промышленным трубопроводам повышенной безопасности. Считаются частью транспортной инфраструктуры Российской Федерации.

Под нефтепроводом подразумевается инженерно-техническое сооружение трубопроводного транспорта, предназначенное для транспортировки нефти потребителю. Газопровод предназначается для транспортировки газа и его продуктов (в основном природного газа).

Различают 2 вида нефтепроводов:

  • Магистральные (используются для доставки нефти на большие расстояния);
  • Промысловые (используются для транспортировки нефти от скважины к центральному пункту сбора нефти).

Газопроводы подразделяются на:

  • Магистральные — предназначены для транспортировки газа на большие расстояния. Через определённые интервалы на магистрали установлены газокомпрессорные станции, которые поддерживают давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей;
  • Газопроводы распределительных сетей — предназначены для доставки газа от газораспределительных станций к конечному потребителю.

По давлению в магистрали газопроводы подразделяются на:

Магистральные:

  • Первого класса − при рабочем давлении свыше 2,5 до 10,0 МПа включительно;
  • Второго класса − при рабочем давлении свыше 1,2 до 2,5 МПа включительно.

Распределительные:

  • Низкого давления — до 0,005 МПа;
  • Среднего давления — от 0,005 до 0,3 МПа;
  • Высокого давления:
  • 1 категория — от 0,6 до 1,2 МПа (для СУГ до 1,6 МПа);
  • 1а категория — свыше 1,2 МПа;
  • 2 категория — от 0,3 до 0,6 МПа.

Также трубопроводы разделяются по видам прокладки (наземные, надземные, подземные, подводные, плавающие (на поверхности болот, а также рек и др. водоёмов с креплениями к поплавкам)).

Вопросы

На разрешение эксперта (комиссии экспертов) при проведении экспертизы трубопроводов ставятся следующие вопросы:

  • Соответствует ли состояние трубопровода технической (проектной, конструкторской, эксплуатационной и др.) документации на объект и нормативным документам Российской Федерации?
  • Какова причина аварии, произошедшей на трубопроводе?
  • Каково состояние газопровода после изменения уровня давления в нем?
  • Имеются ли в газопроводе/нефтепроводе дефекты (нарушение формы трубы, дефекты сварочных швов и мест стыковки), препятствующие его эксплуатации?
  • Какова длительность срока безопасной эксплуатации трубопровода?

Этапы производства экспертизы

Во время проведения экспертизы газо- и нефтепроводов эксперт (комиссия экспертов) последовательно проходят следующие этапы:

  • Изучение технической (проектной, конструкторской, эксплуатационной и др.) документации трубопровода;
  • Проведение внешнего осмотра трубопровода методами неразрушающего контроля с целью обнаружения нарушений формы трубы и проверки состояния внешней изоляции;
  • Осмотр наружных дефектов металла и сварных швов;
  • Проведение внутреннего осмотра трубопровода методами неразрушающего контроля с целью обнаружения внутренних дефектов сварных швов и стенки трубопровода;
  • Проведение необходимых расчетов;
  • Оценка срока безопасной эксплуатации газо- или нефтепровода на основании результатов внешнего и внутреннего осмотров и проведенных   расчётов;
  • Составление экспертного заключения с целью ответов на поставленные перед экспертом (комиссией экспертов) вопросы.

Методы

Для ответов на поставленные вопросы при проведении экспертизы нефтепроводов и газопроводов эксперт (комиссия экспертов) пользуется следующими методами неразрушающего контроля:

  • Видеодиагностика (для выявления дефектов подземных трубопроводов и выбора оптимального способа их устранения);
  • Радиационный;
  • Ультразвуковой (позволяет обнаруживать неисправные участки теплотрасс посредством распространения направленных волн внутри трубы);
  • Капиллярный;
  • Магнитный;
  • Опрессовка (запуск по системе рабочей жидкости или газа с избыточным давлением с последующим осмотром сварочных швов и мест стыковки).
  • Акустико-эмиссионный.

Также при проведении обследования используется дефектоскоп.

Заключение

Проведение судебной экспертизы нефтепроводов и газопроводов в организации АНО «Судебный эксперт» позволит:

  • Установить соответствие/несоответствие газо- или нефтепровода технической (проектной, конструкторской, эксплуатационной и др.) документации на объект и нормативным документам Российской Федерации;
  • Установить путем внешнего и внутреннего осмотра методами неразрушающего контроля наличие/отсутствие дефектов на поверхности трубопровода;
  • Определить путем проведения необходимых расчетов срок безопасной эксплуатации трубопровода;
  • Установить, возможно ли дальнейшее использование газопровода после изменения уровня давления в нем.

Стоимость и сроки

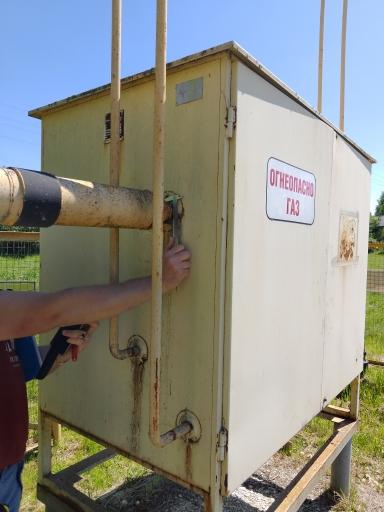

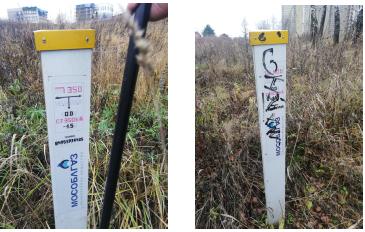

Примеры проведённых экспертиз
