Строительная экспертиза работ по контролю сварных швов в Сызрани №58686

Контроль сварных швов технологических трубопроводов стал предметом спора о качестве и объёме подрядных работ на нефтеперерабатывающем предприятии в Сызрани. Речь шла о рентгенографической проверке соединений на промышленной установке и о документах, предъявленных при приёмке работ.

• Электронный носитель — подборка проектных, сметных и исполнительных документов.
• Акты приёмки — 5 документов с объёмами рентгенографического контроля.
• Изометрические чертежи — схемы технологических трубопроводов на нескольких эстакадах.
• Документы контроля — акты, заключения и замечания по сварным соединениям.
• Проект организации строительства — сведения о порядке выполнения подрядных работ.

Материалы дела включали судебное определение, договорную документацию и документы на электронном носителе. Трубопроводные линии проходили по нескольким эстакадам и различались диаметрами, поэтому каждый заявленный участок требовал привязки к чертежам и исполнительным документам.

Спор касался объёма и качества работ по договору подряда на контроль сварных швов промышленного трубопровода. Судебная строительно-техническая экспертиза должна была проверить, соотносятся ли заявленные работы с фактическими участками трубопроводов. Экспертам также требовалось рассчитать их стоимость по договорным расценкам, проверить наличие, характер и устранимость недостатков, причины их появления и расходы на исправление.

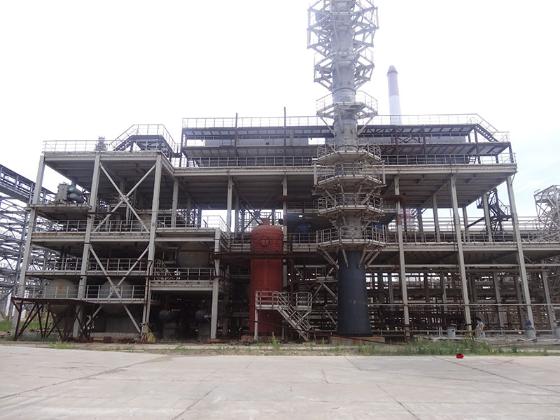

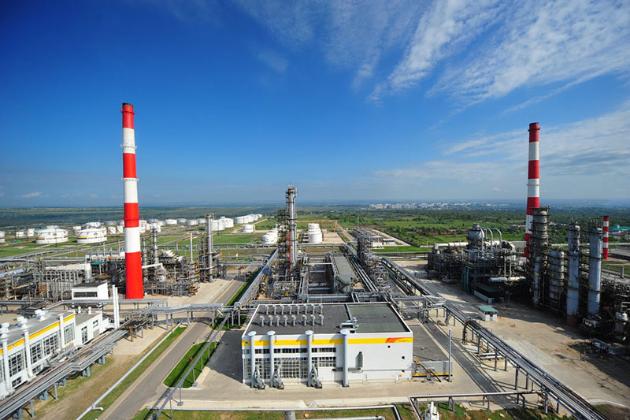

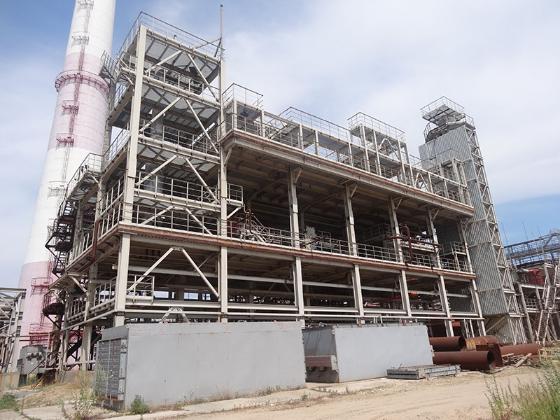

Суд назначил единоличное производство, а эксперты работали в области промышленного и гражданского строительства, реконструкции и реставрации в архитектуре. Они изучили материалы дела и выехали на промышленную площадку в Сызрани. Осмотр охватывал трубопроводные линии технологической установки нефтеперерабатывающего предприятия, документацию по их монтажу и записи о рентгенографическом контроле сварных соединений разных диаметров труб.

• Визуально-инструментальный осмотр — сверка участков трубопроводов с проектными схемами и фотофиксация.
• Ситуационный анализ — сопоставление расположения линий, стыков и записей исполнительной документации.
• Документальная проверка — сравнение комплекта актов приёмки со сметой, чертежами и заключениями контроля.
• Стоимостной расчёт — проверка заявленных объёмов по расценкам для рентгенографического контроля.

Контрольные снимки в материалах отсутствовали, поэтому объём работ проверяли по актам, заключениям, чертежам и осмотру; такой приём основывался на проектной привязке линий и учётных формах контроля стыков. Эксперты сопоставляли каждую позицию с конкретной линией, диаметром трубы и числом соединений. Затем они сравнивали применённый способ контроля с требованиями проекта и рассчитывали стоимость в пределах поставленных вопросов.

• Монтаж трубопроводов — проверка требований СП 75.13330.2011 «Технологическое оборудование и технологические трубопроводы».
• Контроль соединений — сопоставление методов по ГОСТ 3242-79 «Соединения сварные. Методы контроля качества».
• Визуальный контроль — проверка оформления по РД 03-606-03 «Инструкция по визуальному и измерительному контролю».
• Радиографическая документация — сверка по ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод».

Стоимостную часть эксперты проверяли отдельно от технической оценки подрядных работ. Они соотносили позиции актов приёмки с локальной сметой и предусмотренными расценками на рентгенографический контроль. Для каждой позиции учитывали способ проверки, диаметр трубопровода и заявленное число снимков. Расчёт строили только по тем видам подрядных работ, которые входили в перечень вопросов суда.
