Покупатель оспорил качество гидроцилиндров промышленной печи: судебная комплексная оценочная, инженерно-техническая экспертиза проверяла их по чертежам и рассчитывала стоимость ремонта. Эксперты выехали на производственную площадку в Златоусте. Работу вели по двум направлениям: инженерной диагностике промышленного оборудования и оценке стоимости. На месте эксперты осмотрели гидростанцию, штоки и уплотнения как части печного привода металлургического оборудования.
Эксперты сопоставили 3 гидроцилиндра с 2 чертежами-схемами и измерили габаритные и присоединительные размеры электронным штангенциркулем ШЦЦ-1. Органолептический осмотр охватывал поршни, гильзы, уплотнения и рабочую жидкость; эксперты выполнили 23 фотоснимка. Критерии приёмки и испытаний брали из ГОСТ 18464-96, а предложения ремонтных организаций сопоставляли по составу диагностических операций для промышленного печного оборудования.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Гидроцилиндры промышленной электродуговой печи стали предметом спора о качестве поставленного металлургического оборудования. Требовалось проверить геометрию узлов по чертежам, возможные недостатки, причины возможных неисправностей, ремонтопригодность и затраты на восстановление.
Материалы дела описывали поставку, требования к печному оборудованию и обстоятельства эксплуатации. Эксперты использовали их при сопоставлении фактических параметров с документацией.
Гидроцилиндры работали внутри гидросистемы печи, поэтому ход работы определяли состояние внутренних элементов, свойства рабочей жидкости и связь узлов с приводимым механизмом.
Спор о качестве поставки требовал проверить гидроцилиндры промышленной печи по чертежам и определить техническую природу возможных неисправностей. Судебная комплексная оценочная, инженерно-техническая экспертиза охватывала также ремонтопригодность оборудования, возможность дальнейшей эксплуатации и расчёт затрат на восстановление. Эксперты рассматривали эти задачи применительно к каждому узлу на производственной площадке и его роли в печном приводе.
Эксперты двух профилей работали совместно: проводили инженерную диагностику промышленного оборудования и оценивали стоимость. Они выехали на осмотр металлургического оборудования в Златоуст и отдельно изучили электронные материалы дела. Инженерный профиль требовался для проверки устройства, геометрии и состояния гидроцилиндров, оценочный — для расчёта затрат по предложениям ремонтных организаций, работающих с промышленными гидравлическими приводами.
На площадке эксперты осмотрели 3 гидроцилиндра и сопряжённые элементы гидросистемы печи. Они сравнили внешний вид, габаритные и присоединительные размеры с 2 чертежами-схемами. Линейные параметры измеряли металлическими линейками и электронным штангенциркулем ШЦЦ-1. Эксперты фиксировали фотосъёмкой расположение деталей и содержимое внутренних полостей. Они отдельно рассматривали положение поршней и штоков относительно сопряжённого механизма.
Для проверки версий о причинах возможных неисправностей эксперты сопоставили состояние поршней, гильз и рабочей жидкости с условиями изготовления, монтажа и эксплуатации гидропривода. Затем они проверяли версии по признакам на сопрягаемых рабочих поверхностях. При оценке ремонта эксперты определяли предполагаемый состав технических операций. Для расчёта затрат они использовали открытые предложения организаций по диагностике, стендовым испытаниям и обслуживанию гидроцилиндров.
Документации о приёмосдаточных испытаниях и сертификатов на материалы деталей в материалах дела не было, поэтому эксперты применили визуально-инструментальное сопоставление с критериями ГОСТ 18464-96. Этот приём опирался на предусмотренные стандартом проверки внешнего вида, размеров, материалов деталей и функционирования гидроцилиндров. Так эксперты проверяли версии о связи возможной неисправности с изготовлением или последующей эксплуатацией оборудования.
Судебная экспертиза гидроцилиндров касалась спора о качестве поставленного оборудования для промышленной печи, а также причин возможных неисправностей, возможности ремонта, затрат и условий дальнейшей эксплуатации оборудования.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.

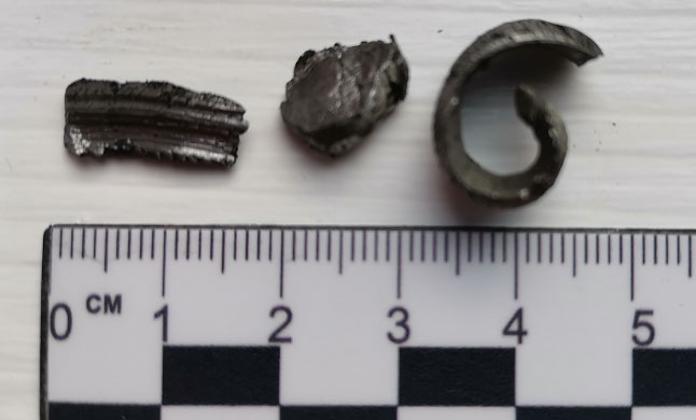

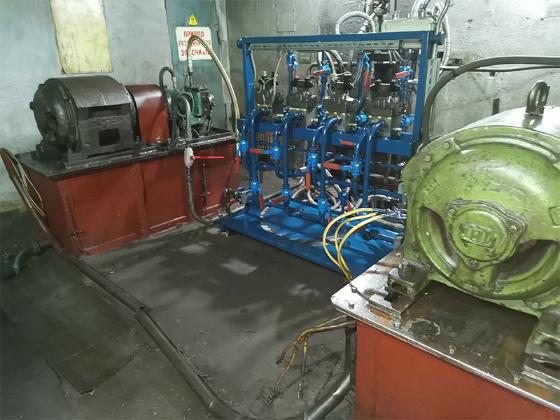

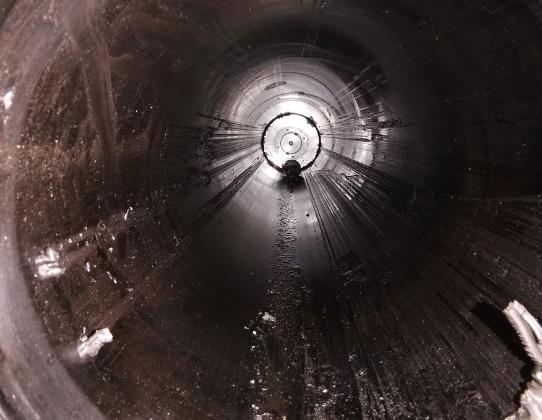

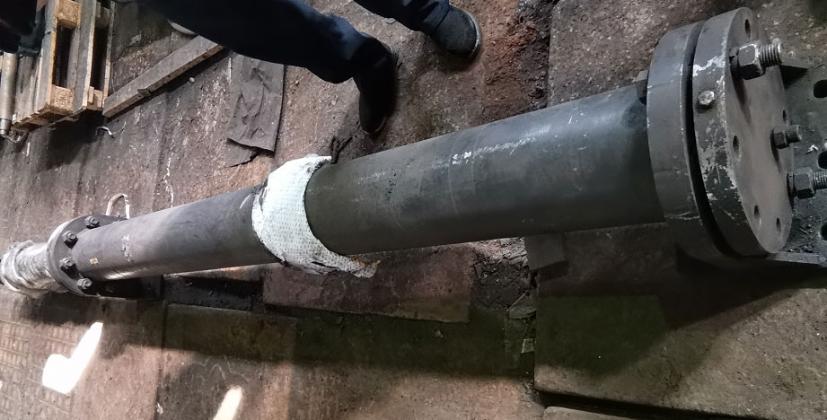

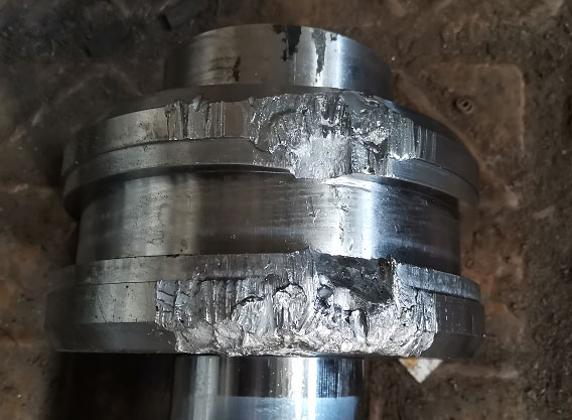

Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
В работе были задействованы компетенции по следующим видам судебных исследований.
