Экспертиза качества ремонта электродвигателя в Воронеже №144982

Промышленный электродвигатель Ingersoll-Rand приводил воздушный компрессор ML 250-2S. Спор касался качества и объёма ремонта двигателя, причины его последующего выхода из строя и связи неисправности с работами подрядчика. Оборудование относилось к компрессорной технике промышленного предприятия.

• Электродвигатель воздушного компрессора, доступный экспертам при осмотре производственной площадки.
• Электронные материалы арбитражного дела о ремонте промышленного электродвигателя.
• Инструкция по эксплуатации компрессорной установки соответствующего семейства.
• Учётная карточка воздушного компрессора с характеристиками оборудования.
• Журнал ремонта компрессоров производственного подразделения предприятия.

Материалы дела содержали договорный перечень ремонтных операций и документы о ходе спора. Связь двигателя с компрессорной установкой определила порядок осмотра: эксперты изучали узел на производственной площадке в Воронеже и сопоставляли его состояние с документацией.

Качество ремонта промышленного электродвигателя оспаривали после его выхода из строя. Требовалось определить объём выполненных операций, проверить признаки нарушения технологии ремонта, установить техническую причину отказа и возможную связь отказа с работами подрядчика. Судебная инженерно-техническая экспертиза охватывала двигатель воздушного компрессора и документацию по его эксплуатации и ремонту. Отдельной задачей стала проверка операций, которые оценивали по материальным признакам на узлах.

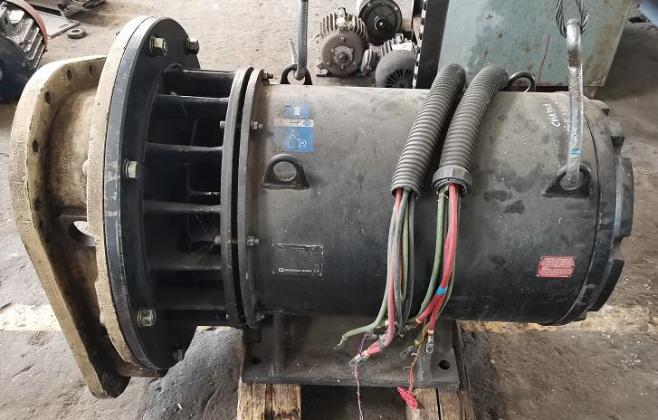

Эксперты в области инженерно-технических и электротехнических экспертиз выехали на производственную площадку в Воронеже. Они осмотрели электродвигатель Ingersoll-Rand в составе компрессорного оборудования и изучили доступные документы. Экспертиза Ingersoll-Rand требовала сопоставить состояние внутренних элементов двигателя с перечнем операций, предусмотренных для его разборки, восстановления посадочных поверхностей, замены деталей, сборки и пробного пуска. Наблюдения соотносили с каждой позицией этого перечня.

Работу организовали по последовательности, соответствующей четырём поставленным задачам. Сначала эксперты изучили доступные узлы и закрепили наблюдения на снимках. Затем каждую предусмотренную операцию сопоставили с техническими признаками на оборудовании. После этого они проверили версии о механизме отказа и связи между ремонтом и последующей неисправностью. На каждом этапе эксперты использовали следующие приёмы технического анализа оборудования:

1. Натурный осмотр — изучение статора, ротора, обмоток, крышек и посадочных поверхностей двигателя.
2. Фотофиксация — документирование взаимного положения и состояния доступных частей с криминалистической линейкой.
3. Сопоставление — проверка каждого договорного вида ремонта по состоянию оборудования и материалам дела.
4. Причинный анализ — проверка технических версий отказа по характеру воздействия на узлы электродвигателя.

Ремонтная документация на двигатель в материалах отсутствовала, поэтому отдельные операции проверяли по доступным материальным признакам и договорному перечню работ. Допустимость такого сопоставления эксперты связывали с ГОСТ 2.602-2013 «Единая система конструкторской документации (ЕСКД). Ремонтные документы», который определяет содержание документов о ремонте, проверке и приёмке оборудования. Этот источник задавал состав сведений для контроля восстановительных операций.

Эксперты раздельно рассматривали полноту ремонта, соблюдение его технологии и причину отказа. Затем они анализировали возможную причинную связь между техническими воздействиями при разборке и сборке двигателя и его выходом из строя. Такой порядок сохранял различие между фактом выполнения операции, качеством её выполнения и механизмом последующей неисправности промышленного оборудования. Версии проверяли по взаимному положению частей компрессорного привода и следам воздействия на них.
