Подрядчик изготовил воздуховоды для текстильного производства, а заказчик оспорил их соответствие договору и пригодность: судебная инженерно-техническая экспертиза проверяла эти вопросы. Эксперты выехали на складскую площадку в Родниках и изучили 4 группы деталей диаметром от 100 до 560 миллиметров. В работе участвовали эксперты по автоматизации технологических процессов, инженерно-технической и строительно-технической экспертизе.
Эксперты применили визуальный и натурный осмотр: проследили маршрут волокна, сравнили геометрию, швы и узлы сборки с договорными требованиями и техническими схемами. Общий вид и соединения внесли в фототаблицу. При оценке пневмолиний учитывали ГОСТ Р 52869-2007 «Пневмоприводы. Требования безопасности». Такие вопросы возникают в спорах о качестве работ по договору подряда на изготовление оборудования.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Воздуховоды и комплектующие предназначались для перемещения волокон между агрегатами текстильного производства. Спор касался соответствия изготовленных элементов условиям подряда и их пригодности для монтажа пневмотранспортной системы. Эта система перемещает волокна потоком воздуха внутри трубопроводов. Диаметр элементов составлял от 100 до 560 миллиметров. Разные способы соединения прямых участков и фасонных деталей определили порядок натурного осмотра и сопоставления с технической документацией.
Материалы дела содержали условия подряда, технические требования, схемы и фотоматериалы по изготовлению воздуховодов. Рассредоточение деталей в складском помещении потребовало осмотреть отдельно прямые участки, отводы, тройники и их соединения.
Спор о качестве подрядных работ возник после изготовления воздуховодов для текстильного производства. Требовалось проверить соответствие деталей договорным условиям и оценить возможность их монтажа в систему перемещения волокон. Судебная инженерно-техническая экспертиза охватывала прямые участки, отводы, тройники, переходы и соединительные элементы.
Эксперты работали по материалам дела и выехали на производственный объект в Родниках. В работе участвовали эксперты по автоматизации технологических процессов, инженерно-технической и строительно-технической экспертизе. На площадке они осмотрели воздуховоды и комплектующие перед монтажом в производственном корпусе ткацкой фабрики.
Натурный осмотр строился вокруг формы деталей и способов их сборки. Эксперты сопоставили прямые швы, сегменты отводов, соединения тройников и узлы под бандаж с договорной и технической документацией. Положение элементов и вид соединений фиксировали на фотографиях. Затем эксперты соотнесли конструктивное исполнение с назначением пневмотранспорта и требованиями к прохождению волокнистого материала.
При оценке назначения системы эксперты разграничили вентиляцию, аспирацию и пневмотранспорт. Они проверяли, как конструкция трубопроводов соотносилась с перемещением волокон потоком воздуха. Для этого учитывали надёжность, герметичность, износостойкость, внутреннее сопротивление, доступность соединений и требования к креплению.
Требования к оборудованию и продуктопроводам эксперты сопоставили с Правилами безопасности взрывопожароопасных производственных объектов хранения и переработки растительного сырья. Размещение, соединения и безопасность пневмолиний они оценивали по ГОСТ Р 52869-2007 «Пневмоприводы. Требования безопасности». Термины для воздуховодов и фасонных деталей соотносили с ГОСТ Р 70349-2022 Вентиляция зданий. Воздуховоды. Классификация и основные параметры.
Инженерно-техническая проверка воздуховодов для текстильного производства в Родниках охватывала спор о качестве подрядных работ, договорных требованиях и возможности монтажа изготовленных деталей в систему пневмотранспорта.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.

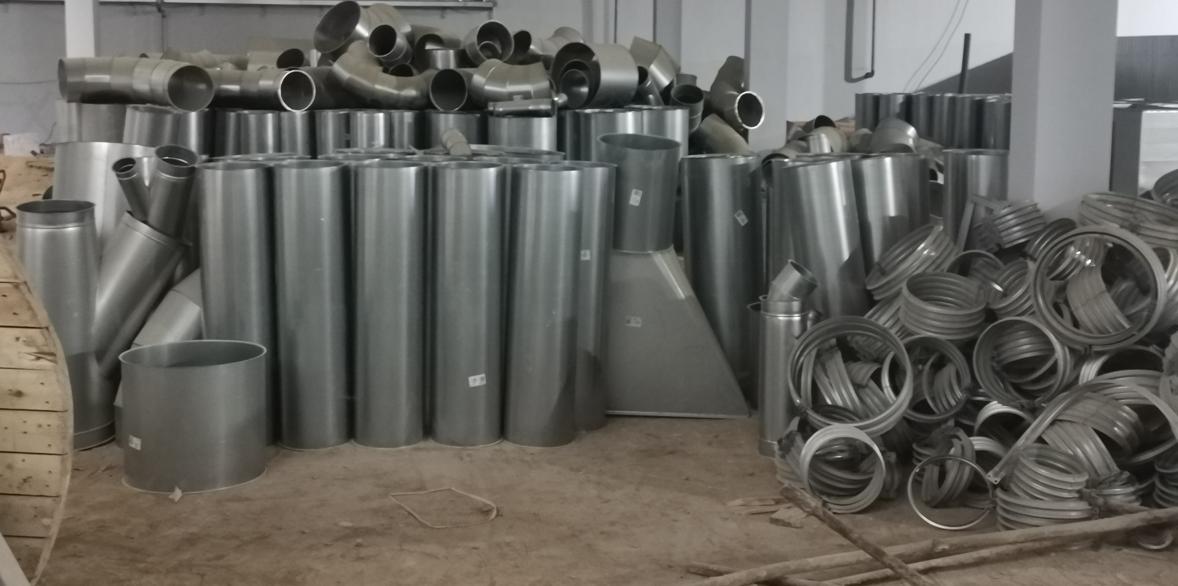

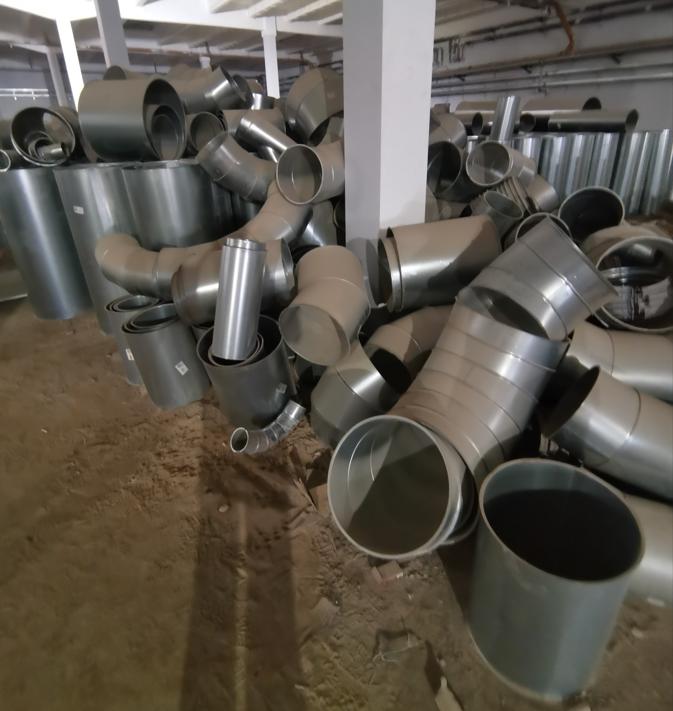

Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
