Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Объектом исследования являлось здание трансформаторной подстанции (ТП 260) площадью 56,4 кв.м., инвентарный номер 5860пр\01. Данная подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Она функционирует в системах с изолированной нейтралью на стороне 6 кВ и глухо-заземленной нейтралью на стороне 0,4 кВ, осуществляя энергоснабжение жилищно-коммунальных, общественных и промышленных объектов, а также коттеджных поселков.

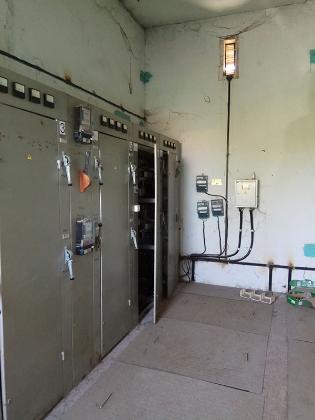

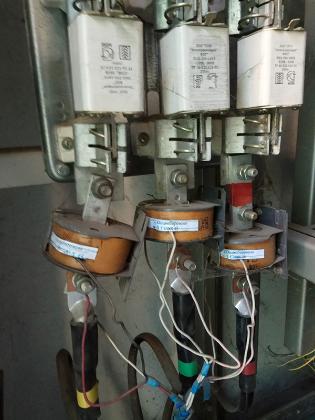

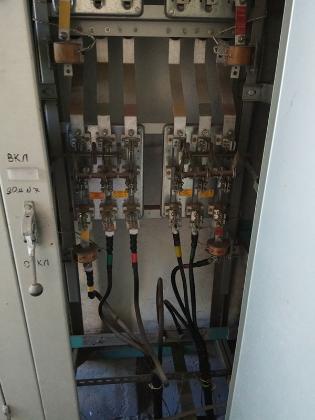

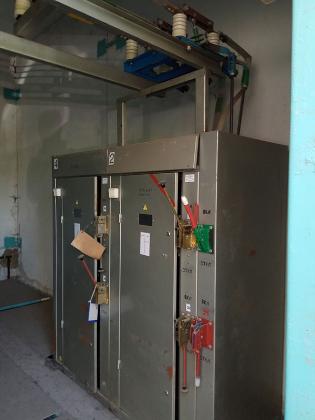

Конструктивно ТП 260 выполнена как отдельно стоящее строение. В ее состав входят распределительное устройство высокого напряжения (РУВН), распределительное устройство низкого напряжения (РУНН), щит собственных нужд (ЩСН), силовой трансформатор типа ТМГ, а также кабельные и шинные соединения. Вентиляция подстанции приточно-вытяжная, обеспечивается жалюзийными решётками. Отделка внутренних поверхностей исключает образование конденсата, а сами шины и кабели проложены в шинопроводах и на кабельных держателях для обеспечения безопасности и надежности эксплуатации.

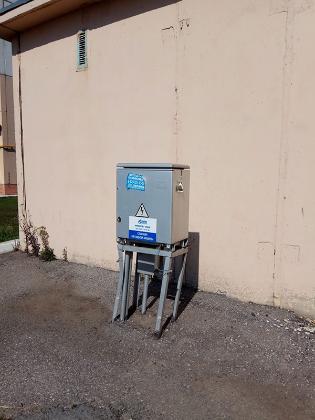

Целью проведения данной инженерно-технической экспертизы стало детальное установление наличия и характеристики потерь электроэнергии в здании конкретной трансформаторной подстанции (ТП 260), а также определение точного объема и стоимостного выражения этих потерь за строго определенные временные периоды. В процессе работы экспертная группа столкнулась с рядом методологических и технических сложностей, включая необходимость обработки обширного массива данных по электропотреблению. Одной из ключевых трудностей стало отсутствие полной проектной документации, в частности, принципиальной схемы электросети и исчерпывающих данных о всех присоединенных нагрузках. Это потребовало от экспертов разработки и применения упрощенной функциональной схемы для адекватного представления картины распределения электроэнергии. Дополнительно, был проведен тщательный экспертный осмотр прилегающей к трансформаторной подстанции территории на предмет возможных несанкционированных подключений к электрическим сетям, которые могли бы влиять на учитываемые показатели до прохождения через основные приборы учета. Это позволило сформировать комплексное понимание возможных источников потерь и оценить их локализацию.
Для достижения поставленных целей и преодоления выявленных затруднений был задействован комплекс методов, включающий глубокий экспертный осмотр объекта исследования, всесторонний теоретический анализ предоставленных материалов, а также их сопоставление с действующими нормативно-техническими требованиями электроэнергетической отрасли. В основу анализа легли положения ключевых законодательных актов, таких как Федеральный закон «О государственной судебно-экспертной деятельности в Российской Федерации» и Федеральный закон «Об электроэнергетике». Важными руководящими документами выступили Правила технологического присоединения энергопринимающих устройств и Правила недискриминационного доступа к услугам по передаче электрической энергии, утвержденные Правительством РФ. Для комплексной оценки и проведения расчетов применялись специализированные нормативы: Правила устройства электроустановок (ПУЭ-7), Правила технической эксплуатации электроустановок потребителей (ПТЭЭП), Правила по охране труда при эксплуатации электроустановок (ПОТЭУ), а также ГОСТ 24291-90, устанавливающий термины и определения в электроэнергетике. Определение объема и стоимости потерь осуществлялось на основе методики, предполагающей суммирование и усреднение разностей показаний приборов учета за анализируемые временные промежутки, с учетом специфики рабочих графиков объектов электропотребления и естественных технологических особенностей работы подстанции.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
В работе были задействованы компетенции по следующим видам судебных исследований.
В этих публикациях описаны другие объекты, вопросы и обстоятельства проведения экспертиз.
Судебная инженерно-техническая и товароведческая экспертиза отоларингического оборудования проводилась с целью оценки соответствия поставленного оборудования условиям государственного контракта и спецификации к нему.

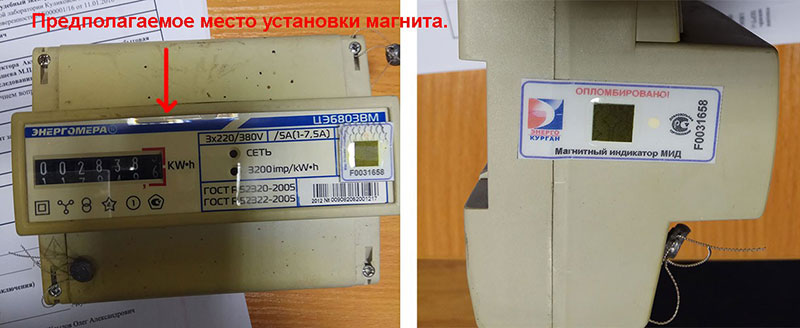

Судебная инженерно-техническая экспертиза, сфокусированная на детальном исследовании прибора учета электрической энергии модели ЦЭ6803ВМ и установленной на нем магнитной пломбы, была проведена для выявления факта и характера несанкционированного внешнего воздействия.
