Электротехническая экспертиза подключения участка к сети №73776

Электроустановка земельного участка стала предметом спора об энергоснабжении: требовалось описать фактическое подключение, сопоставить его с документами и проверить подачу напряжения на электросчётчик. Экспертам представили воздушную линию, распределительные устройства, аппараты защиты, узел учёта и документы. Рассредоточенность элементов вдоль трассы определила последовательный осмотр от точки присоединения до счётчика.

• Электроустановка участка — цепь от точки технологического присоединения до узла учёта.
• Распределительные устройства — ввод, коммутация и защита линии электроснабжения участка.
• Воздушная линия — участки самонесущего изолированного провода с ответвлением.
• Узел учёта — защитный аппарат и электросчётчик на конечном участке.
• Документы энергоснабжения — графическая схема и сведения о технологическом присоединении.

Материалы дела включали один комплект процессуальных и технических документов. Эксперты изучили схему из документов энергоснабжения, сведения о подключении и материалы о подаче напряжения к прибору учёта.

Спор об энергоснабжении требовал восстановить фактический путь электрической энергии от точки технологического присоединения до электросчётчика. Судебная инженерно-техническая, электротехническая экспертиза должна была представить этот путь в виде однолинейной схемы. Экспертам также предстояло сопоставить подключение со схемами в документах, проверить соблюдение технических требований и определить, подаётся ли напряжение к прибору учёта при осмотре.

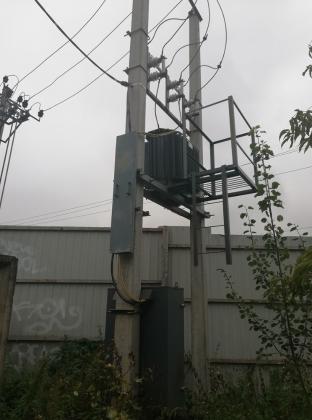

Эксперты работали комиссионно. Их профили охватывали электротехнику, автоматизацию технологических процессов и вычислительные системы. Они изучили материалы дела, затем выехали в Московскую область к электроустановке земельного участка. На месте эксперты двигались по линии электроснабжения от точки присоединения к узлу учёта, осматривали коммутационные аппараты, проводники, соединения и электросчётчик. Ход осмотра они фиксировали последовательными фотоснимками.

• Органолептический метод — визуальная проверка элементов, маркировки, соединений и положения коммутационных аппаратов.
• Фотофиксация — последовательная съёмка участков линии, распределительных устройств и узла учёта.
• Сопоставление — сравнение наблюдаемой цепи со схемами и техническими сведениями из материалов дела.
• Однолинейная схема — графическое отображение элементов электросети и электрических связей между ними.

Эксперты проследили воздушную линию и ответвление к прибору учёта, отметили защитные и коммутационные аппараты, а затем нанесли электрические связи на однолинейную схему. Подачу напряжения проверяли по состоянию аппаратов и световой индикации электросчётчика. Документальные схемы они сравнивали с наблюдаемой последовательностью элементов, источником питания, точкой ответвления и расположением границы между участками сети.

Проверка технической документации охватывала правила изображения электрических связей и обозначения функциональных частей электроустановки. Оценка защитных аппаратов касалась их избирательной работы при сверхтоках: ближайшее к повреждению устройство должно отключать свой участок. Эксперты отдельно проверяли требования к защите воздушной линии. Для каждого действия они использовали источник, предмет которого совпадал с проверяемым параметром электросети:

• Электрические схемы — проверка по «ГОСТ 2.702-2011 ЕСКД. Правила выполнения электрических схем».
• Селективность аппаратов — оценка по «ГОСТ IEC/TR 61912-2-2013 Низковольтная коммутационная аппаратура и аппаратура управления. Устройства защиты от сверхтоков. Часть 2. Селективность в условиях сверхтоков».
• Защита линии — проверка по «ПУЭ 7. Правила устройства электроустановок. Издание 7».
