Экспертиза механизма бытового газового счётчика в Москве №145234

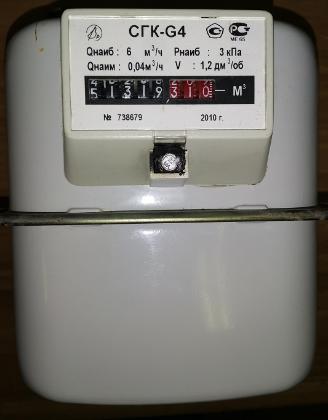

Бытовой газовый счётчик стал предметом спора о правильности показаний и работе механического циферблата. Требовалось проверить, мог ли цифровой барабан перескочить очередное значение, хотя поверка прибора оценивала его как пригодный к применению. Счётчик относится к измерительному оборудованию системы бытового газоснабжения.

• Прибор учёта газа — один бытовой счётчик с механическим циферблатом.
• Отсчётное устройство — цифровые барабаны и связанный с ними привод.
• Шкала показаний — разряды от долей единицы до целых значений.
• Материалы дела — один том документов о поверке и спорных показаниях.

Материалы дела содержали сведения об эксплуатации счётчика, его поверке и обстоятельствах спора о показаниях. Последовательное соединение цифровых барабанов определило ход проверки: эксперты наблюдали переход каждого разряда при испытании счётного механизма в Москве.

Спор касался показаний бытового газового счётчика после его поверки. Требовалось проверить работу механического циферблата, возможность внеочередного перехода первого цифрового барабана и связь такой ситуации с процедурой поверки. Судебная инженерно-техническая экспертиза также оценивала, охватывает ли применённая методика проверку отсчётного устройства. Отдельно рассматривалась связь контроля механизма с определением относительной погрешности измерения объёма газа.

Экспертизу выполнили по материалам дела и представленному счётчику без выезда к месту его установки. Эксперты работали по профилям инженерно-технической экспертизы, автоматизации технологических процессов и радиотехники. Прибор осматривали в Москве, где можно было последовательно испытать механизм циферблата и сопоставить наблюдения с документами о поверке. Материалы одного тома изучали вместе с самим измерительным устройством.

Эксперты проверяли газовый счётчик по этапам, соответствующим движению его цифровых барабанов. Органолептический метод состоял в непосредственном наблюдении за состоянием и движением деталей. При испытании счётного механизма эксперты отслеживали переходы между разрядами и фиксировали ход проверки на камеру. Затем они сопоставили работу отсчётного устройства с операциями, предусмотренными методикой поверки. Для каждого разряда учитывали очередность передачи движения.

• Внешний осмотр — проверка доступных элементов механического циферблата и шкалы показаний.
• Испытание счётного механизма — наблюдение последовательности переходов цифровых барабанов между разрядами.
• Фотофиксация — сохранение положений циферблата на последовательных этапах испытания.
• Сопоставление документов — проверка связи между процедурой поверки и контролем отсчётного устройства.

Проверку функционирования и относительной погрешности эксперты соотносили с РГДИ 407269.001 МП «Счетчик газа камерный СГК-G. Методика поверки». По этой методике они разграничивали проверку отсчётного устройства и метрологический контроль измеряемого объёма. Затем эксперты проследили, какое место наблюдение за цифровыми барабанами занимает в общей последовательности операций со счётчиком для учёта потреблённого газа.
