Электротехническая экспертиза подключения домов к сети №156292

Электросеть садовой застройки и подключённые к ней частные дома стали предметом спора о технологическом присоединении. Суду требовалась проверка возможности увеличить мощность для бытовых потребителей без изменения допустимых параметров электроснабжения. Сеть относилась к сфере электроэнергетики и ЖКХ Московской области.

• Технические условия — первый комплект требований к подключению частного дома.
• Технические условия — второй комплект требований к подключению частного дома.
• Расчёт нагрузок — исходные показатели потребления для садовой застройки.
• Акт технологического присоединения — характеристики существующего подключения к электросети.

Материалы дела включали судебное определение и техническую документацию, по которой эксперты сопоставляли заявленную мощность, точки присоединения и расчётную нагрузку. Потребители получали питание через общую трансформаторную подстанцию и распределительную сеть, поэтому ход работы определяло совместное влияние нагрузок на один центр питания.

Спор касался технологического присоединения частных домов к электросети садовой застройки в Московской области. Экспертам требовалось оценить техническую возможность подключения с заявленной мощностью до 15 кВт. Также они проверяли, как дополнительная нагрузка могла повлиять на качество электроснабжения других потребителей и работу сетевого оборудования. Эти задачи решала судебная электротехническая экспертиза. Расчётный сценарий охватывал общую подстанцию и питаемые от неё линии.

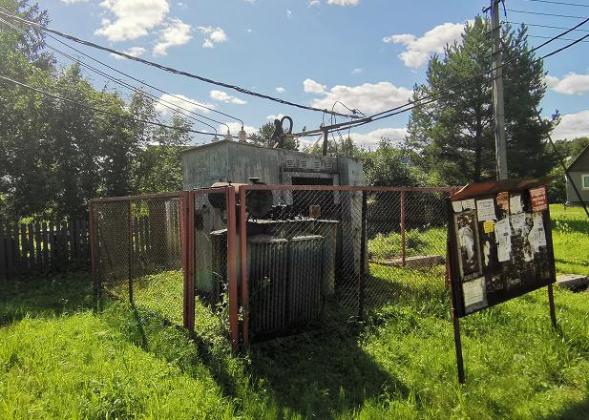

Работу поручили экспертам по электротехнике, электроэнергетическим системам и автоматизации технологических процессов. Они выехали на осмотр электросетевого хозяйства садовой застройки. На месте эксперты изучили схему фактического питания, точки присоединения, трансформаторную подстанцию и распределительное устройство напряжением 0,4 кВ. Наблюдения они закрепили в акте и фотографиях. Отдельно они проследили связь подстанции с воздушными линиями и домовыми вводами.

После осмотра эксперты сопоставили состояние сети с техническими условиями, актом присоединения и расчётом нагрузок. Для проверки доступной мощности они рассчитали одновременную нагрузку подключённых домов и отдельно смоделировали присоединение с заявленными параметрами. Расчёт учитывал число питаемых объектов, удельную нагрузку и коэффициент одновременности потребления. Документальные показатели проверяли по наблюдаемой схеме распределения электроэнергии между группами потребителей.

• Натурный осмотр — проверка схемы питания и элементов электросетевого хозяйства на месте.
• Расчёт электрических нагрузок — сопоставление потребления домов с мощностью общего источника питания.
• Сравнение сценариев — расчёт режима сети до и после предполагаемого подключения.
• Фотофиксация — привязка наблюдений к узлам подстанции и воздушным линиям.

Нагрузку рассчитывали по СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Эксперты определяли расчётное потребление по удельной нагрузке и коэффициенту одновременности. Затем они соотнесли сценарии подключения с качеством электроэнергии, загрузкой оборудования и условиями питания действующих потребителей. Проверка охватывала режим общего источника и распределение мощности между отходящими линиями.
