Электротехническая экспертиза показаний электросчётчика №162589

Электросчётчик и оборудование электрощита жилого объекта стали предметом спора о правильности учёта электроэнергии. Требовалось проверить состояние прибора, возможные признаки вмешательства, соответствие технической документации и корректность показаний. Оборудование находилось в Московской области. Его расположение на опоре определило порядок натурного осмотра и проверки с дистанционным индикаторным устройством.

• Электросчётчик — прибор учёта электроэнергии, установленный на опоре линии электропередачи.
• Электрощит — оборудование подключения жилого объекта к электрической сети.
• Индикаторное устройство — модуль дистанционного отображения показаний электросчётчика.
• Паспорт модуля — сведения о назначении и порядке работы устройства.
• Документы средства измерений — декларация, сертификат и описание утверждённого типа.
• Эксплуатационные документы — акт допуска и руководство по эксплуатации прибора.

Материалы дела включали 1 выделенный том и 6 технических документов по прибору учёта. Они описывали его тип, допуск к эксплуатации и правила отображения показаний.

Спор касался состояния электросчётчика и правильности учёта электроэнергии в жилом объекте. Требовалось проверить возможное вмешательство в прибор, сопоставить его состояние с техническими требованиями и оценить отображение расхода. Судебная электротехническая экспертиза охватывала сам счётчик, дистанционный индикатор и оборудование электрощита. Проверка относилась к спору о безучётном потреблении в системе бытового электроснабжения жилого объекта.

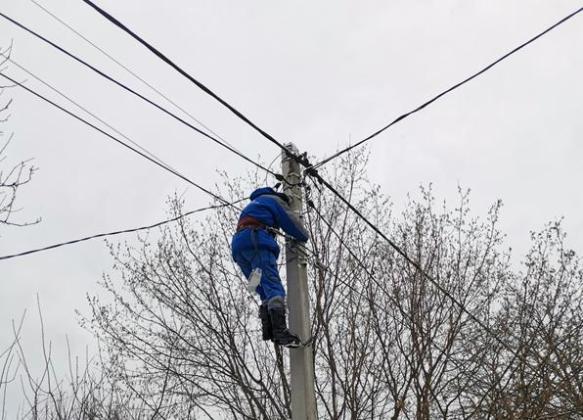

Работу выполнили эксперты по электротехнике, автоматизации технологических процессов, радиоэлектронным и электромеханическим устройствам. Они изучили материалы дела и дважды выехали в Московскую область для осмотра оборудования на жилом объекте. На площадке эксперты согласовали последовательность проверки электросчётчика, индикаторного устройства и электрощита. Эксперты также осмотрели площадку установки и доступные элементы линии электропередачи.

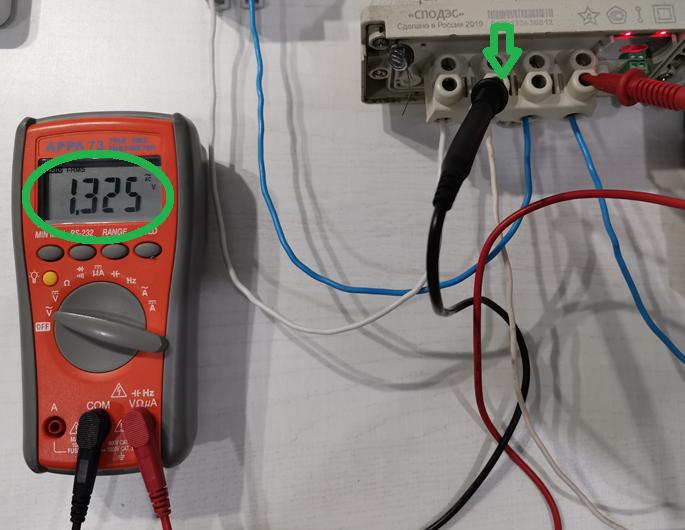

На месте эксперты провели натурный осмотр электросчётчика, электрощита и линии подключения с фотофиксацией. Они проверяли корпус и доступные элементы на признаки механического воздействия. Показания считывали через дистанционное индикаторное устройство, затем сопоставляли между собой и с расчётным пределом потребления. Электрические параметры проверяли методом электрических измерений с мультиметром APPA-73. Расположение оборудования отмечали на фотоснимках.

• Натурный осмотр — проверка расположения, подключения и внешнего состояния оборудования на месте.
• Электрические измерения — проверка параметров цепи с помощью мультиметра APPA-73.
• Расчёт потребления — сопоставление показаний с мощностью подключения и временем работы.
• Документальное сопоставление — сверка устройства с паспортом, описанием типа и руководством.

Лабораторную проверку организовали после демонтажа прибора сотрудниками сетевой организации. Эксперты проверяли встроенное реле управления нагрузкой и возможность измерить погрешность счётчика. Ход проверки фиксировали фотографиями, а доступные параметры сопоставляли с эксплуатационной документацией. Последовательность действий привязали к устройству прибора и схеме его подключения. Отдельно прослеживали связь между состоянием реле и измерительной цепью.

Метрологические требования к счётчику эксперты проверяли по ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2». Названные в описании типа характеристики они также сверяли с руководством по эксплуатации и актом допуска конкретного прибора учёта.
