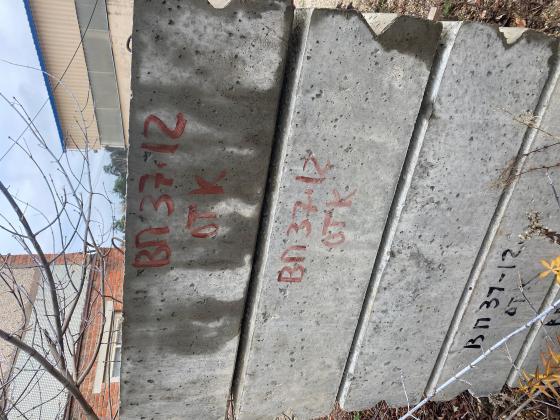

Поставщик передал железобетонные плиты и балки для сетей ЖКХ, а судебная комплексная строительно-техническая, инженерно-техническая экспертиза проверяла их армирование. Эксперты осмотрели около 60 плит на площадке хранения в Лыткарине. В работе участвовали эксперты по строительству, инженерным системам и автоматизации технологических процессов. Предметом сопоставления стали номенклатура изделий, рабочие чертежи и лабораторный протокол измерений.
Натурный контроль охватил 3 параметра каркаса: расположение стержней, их диаметр и защитный слой бетона. Магнитным методом по ГОСТ 22904-93 эксперты измеряли скрытые элементы, а визуально-инструментальный осмотр связывал замеры с участками конструкции. Схемы армирования сопоставляли с типовым альбомом на плиты для водосточных и канализационных сетей. Такие задачи возникают в спорах о качестве поставленных сборных железобетонных изделий.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Железобетонные плиты и доборные балки предназначались для каналов и камер водосточных и канализационных сетей. Спор касался качества поставленных изделий для ЖКХ: требовалось проверить устройство арматуры внутри бетона по технической документации.
Материалы дела содержали судебные вопросы, техническую документацию на изделия и сведения об их размещении. Арматура находилась внутри бетона, поэтому её расположение и размеры требовали инструментальных измерений, дополнявших визуальный осмотр.
Качество железобетонных плит и доборных балок требовалось проверить по устройству скрытой в бетоне арматуры. Суд поставил задачу сопоставить фактическое армирование изделий для ЖКХ с типовыми решениями и техническими требованиями. Судебная комплексная строительно-техническая, инженерно-техническая экспертиза охватывала плиты нескольких типов и две разновидности балок. Для каждого типа требовалась отдельная проверка по предназначенной для него технической документации.
Экспертизу проводила комиссия. В неё входили эксперты по строительно-технической, инженерно-технической и электротехнической экспертизе, а также по автоматизации технологических процессов. Эксперты выехали на площадку хранения в Лыткарине, осмотрели находившуюся там партию плит и зафиксировали доступные поверхности фотосъёмкой. Затем они организовали инструментальные измерения на площадке лабораторного контроля в Домодедове и соотнесли места замеров со схемой железобетонной конструкции.
Визуально-инструментальный осмотр сочетал наблюдение доступных частей плит с лабораторным контролем скрытого армирования. Эксперты разделили проверку по элементам конструкции и для каждого параметра выбрали предусмотренный технической документацией способ сопоставления. Фотосъёмка фиксировала общий вид партии, монтажные петли и участки, связанные с замерами. Измерения заносили в протокол лабораторного контроля, после чего показатели сравнивали с чертежами соответствующего типа изделия.
Расположение арматуры и толщину защитного слоя определяли магнитным методом по ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры». Форму и положение арматурных изделий сопоставляли с ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования». Схему плит проверяли по типовому альбому РК 2303-6 «Сборные железобетонные плиты перекрытия каналов и камер водосточных и канализационных сетей». Так нормативный критерий связывали с конкретным параметром армирования.
Экспертиза армирования касалась качества железобетонных изделий для ЖКХ. Суду требовалось проверить устройство скрытых каркасов плит и балок по техническим требованиям.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
В работе были задействованы компетенции по следующим видам судебных исследований.
В этих публикациях описаны другие объекты, вопросы и обстоятельства проведения экспертиз.

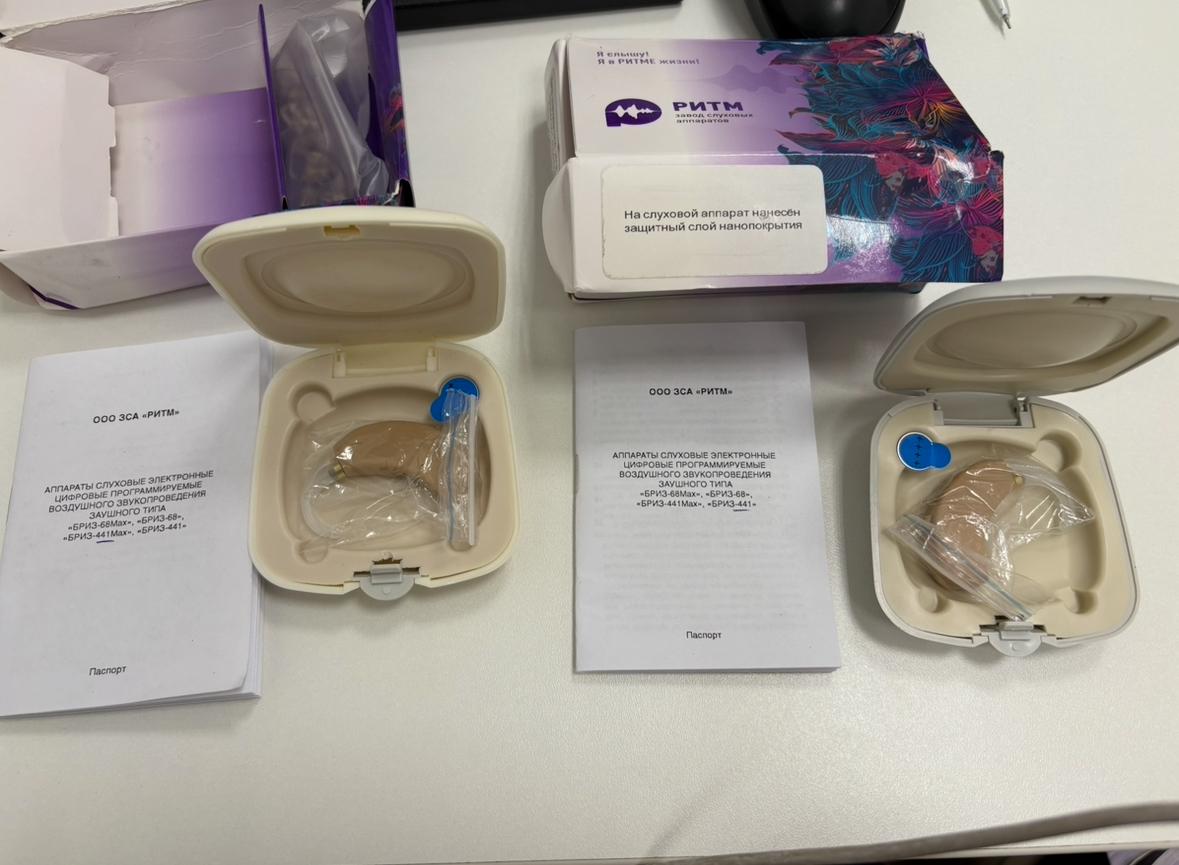

При приёмке слуховых аппаратов возник спор о защитном слое корпусов: комплексная инженерно-техническая, химическая экспертиза проверяла нанопокрытие и его назначение.
