Компьютерная экспертиза системы хранения данных в Москве №98926

Система хранения данных AERODISK ENGINE стала предметом спора о приёмке оборудования по государственному контракту. Заказчик и поставщик расходились в оценке соответствия функций дискового массива техническому заданию. Серверное оборудование относилось к ИТ-инфраструктуре организации и включало аппаратную часть, встроенное управление и средства подключения к сети хранения данных.

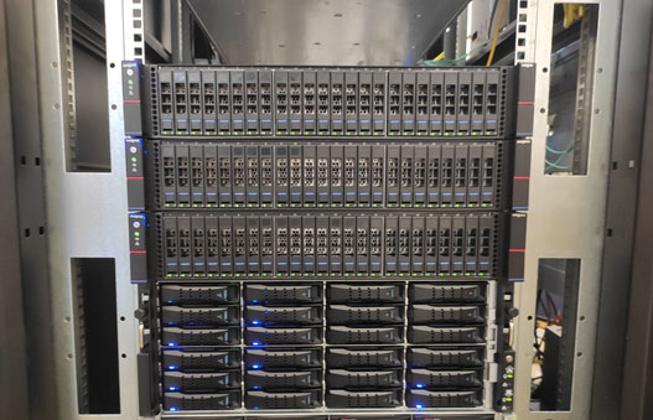

• Система хранения данных — 2 контроллера в общем корпусе высотой 4 монтажные единицы.
• Дисковые полки — 3 модуля высотой 2 монтажные единицы каждый.
• Накопители — 2 твердотельных устройства со встроенной компрессией данных.
• Внешний массив — IBM DS4700 для проверки аппаратной виртуализации.
• Техническая документация — паспорт комплекса и руководство администратора системы.

Материалы дела составили 275 листов и содержали техническое задание, документы о поставке и акт совместного тестирования. Конфигурацию массива можно было менять через веб-интерфейс во время осмотра в Москве, поэтому спорные функции проверяли на собранном стенде.

Спор о приёмке серверного хранилища потребовал проверить его функции по спорным пунктам технического задания. Эксперты оценивали работу контроллеров и портов, подключение накопителей, виртуализацию внешнего массива, автоматическое распределение данных и создание географически распределённых томов. Каждый пункт рассматривали как отдельную техническую задачу. Формулировки задания сопоставляли с настройками оборудования и порядком работы встроенного программного обеспечения.

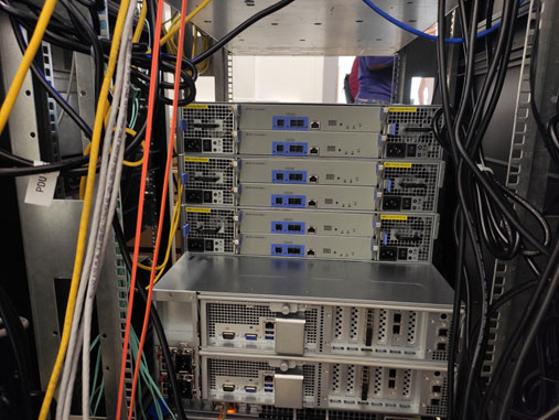

Компьютерно-техническую экспертизу выполнили эксперты по компьютерной технике и защите информации в составе комиссии. Они выехали в Москву, где осмотрели систему хранения данных и собрали испытательный стенд. Аппаратную часть устанавливали в серверный шкаф, соединяли с источником питания, управляющим компьютером и волоконно-оптической сетью Fibre Channel. Испытания спорных функций проводили на установленном комплекте оборудования по отдельным сценариям.

После включения эксперты работали через веб-интерфейс управления AERODISK ENGINE. Они создавали дисковые группы и логические тома, назначали контроллеры, настраивали порты и подключали внешний массив IBM DS4700. Ход каждой проверки фиксировали снимками интерфейса, фотографиями соединений и данными журнала нагрузки. Для каждой функции воспроизводили отдельную последовательность настроек и операций с тестовыми данными.

• Контроллеры — запись данных через настроенные порты и смена владельца дисковой группы.
• Порты Fibre Channel — осмотр отсеков и сопоставление конфигурации с паспортом изделия.
• Накопители — установка устройств с компрессией и проверка их распознавания системой.
• Внешний массив — настройка режима инициатора, томов и маршрута записи данных.
• Многоуровневое хранение — настройка распределения данных между жёсткими и твердотельными накопителями.

Второго однотипного массива среди объектов осмотра не было, поэтому функцию географически распределённых томов сопоставляли с паспортом изделия и официальными сведениями о встроенном программном обеспечении. Такой документальный приём опирался на описание конфигурации и штатных функций семейства AERODISK ENGINE. Остальные спорные функции эксперты проверяли экспериментально на стенде, меняя настройки и наблюдая работу оборудования через интерфейс управления.
