Экспертиза №13016

Объектом настоящего исследования являлся манипулятор навесной универсальный ЛВ-190-05, который представлял собой подъемно-транспортное устройство, предназначенное для погрузочно-разгрузочных работ. Основной особенностью, повлиявшей на экспертизу, было его поврежденное состояние и предшествующие повторяющиеся поломки "Колонны", указывающие на возможные конструктивные или технологические недостатки производства.

• Название: Манипулятор навесной универсальный ЛВ-190-05
• Заводской номер: 146
• Производитель: ОАО «Майкопский машиностроительный завод»
• Визуальное состояние: Окрашен в светло-зеленый цвет; имел следы многочисленного отслоения лакокрасочного покрытия и коррозии в виде пятен темно-бурого цвета.
• Повреждения: Стрела была отделена от «Колонны», находилась на деревянных опорах. Главная несущая деталь — «Колонна» — имела дефект в виде сквозного рваного отверстия, предположительно образовавшегося в результате трещины, с верхней частью, отогнутой на угол около 15-25°. Колонна не поворачивается на заданный техническими характеристиками угол 380º.

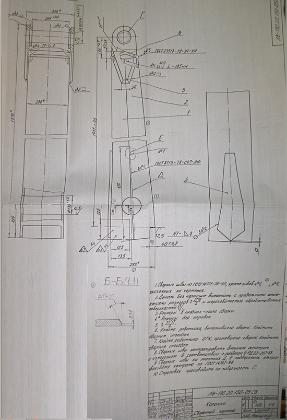

Основной целью проведения данной судебной инженерно-технической экспертизы было установление ремонтопригодности универсального навесного манипулятора модели ЛВ-190-05 после выявленной поломки. Перед экспертом стояла задача определить, является ли повреждение устранимым без несоизмеримых расходов или значительных временных затрат, а также, в случае положительного ответа, предложить методы восстановления его работоспособности. Существенной сложностью являлась оценка системных причин дефекта, так как схожие поломки, связанные с трещинами в несущей колонне, уже наблюдались у манипуляторов предыдущих моделей того же производителя. Это потребовало глубокого анализа не только непосредственного повреждения объекта, но и более широкого контекста конструкторских и технологических решений. В ходе исследования были применены методы визуального осмотра, инструментального измерения фактических конструктивных размеров компонентов, а также анализ представленной технической документации, включая руководства по эксплуатации и чертежи.

Для достижения поставленных целей эксперты использовали комплексный подход, включающий метод анализа полученных данных и метод сопоставления сведений из представленных документов с действующими нормативными актами. Особое внимание уделялось деталям сварных соединений и материалам, из которых изготовлены несущие конструкции, поскольку предыдущие заключения указывали на их роль в возникновении дефектов. Для установления соответствия материалов заявленным характеристикам и выявления скрытых дефектов были отобраны образцы металла для последующих лабораторных химических, металлографических исследований и механических испытаний на прочность. Исследование проводилось с учетом технических регламентов, таких как ТУ 4851-068-00239161-2005, и стандартов ГОСТ 2.503-2013 ЕСКД и ГОСТ Р 15.201-2000, регламентирующих правила внесения изменений в конструкторскую документацию и порядок разработки продукции. Анализ позволил выявить нюансы, связанные с несовершенством конструкторско-технологических решений, в частности, проблемы со сварными швами и отсутствие защитных покрытий, что способствовало образованию микротрещин и развитию коррозии.
