Стороны спорили о трещинах и смещениях перекрытия в доме: судебной строительно-технической экспертизе требовалось установить их наличие, причины, способы ремонта и безопасность помещения. Эксперты выехали на осмотр в Московскую область и проверили конструкции сразу на двух уровнях здания. В работе участвовали эксперты по промышленному и гражданскому строительству, общестроительным работам и техническому надзору.
Натурную проверку связали с архитектурной графикой и фотосъёмкой: осмотр сопровождали 61 фотоснимком, а для схемы высотной разницы выбрали 3 пары контрольных точек. Визуально-инструментальный осмотр включал фотофиксацию, линейные измерения и составление схем относительных отметок. Поверочный расчёт применили к перекрытию, а планировочные оси — для привязки контрольных точек. Фотоматериалы соотнесли с участками кладки, отделки и деформационного шва.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Перекрытие между цокольным и первым этажами многоквартирного дома стало предметом спора о трещинах, смещении конструкций и безопасности помещения. Эксперты изучали также деформационный шов, то есть зазор между основной частью здания и пристройкой, кирпичную кладку и отделку.
Материалы дела содержали сведения о назначении помещений, конструктивных решениях и расположении спорной зоны в многоквартирном доме Московской области.
Примыкание пристройки к основной части здания определило маршрут осмотра: конструкции сравнивали по обе стороны деформационного шва на двух уровнях.
Стороны спорили о состоянии перекрытия и примыкания пристройки к многоквартирному дому в Московской области. Требовалось установить, имеются ли трещины, прогибы или смещения, определить возможные причины и необходимые ремонтные работы. Отдельно эксперты оценивали возможность безопасного использования помещения первого этажа. Проверка охватывала плиту перекрытия, кирпичную кладку, отделку и деформационный шов между частями здания.
Судебная строительно-техническая экспертиза проводилась комиссионно. Эксперты работали по специальностям «промышленное и гражданское строительство», общестроительные и отделочные работы, внутренние инженерные коммуникации и технический надзор. Они выехали на объект и осмотрели цокольный и первый этажи в зоне стыка основной части дома с пристройкой. Распределение задач учитывало строительные конструкции, их эксплуатацию и взаимное положение на разных уровнях.
На объекте эксперты выполнили визуально-инструментальный осмотр: осматривали кладку, плиты и отделку, измеряли взаимное положение конструкций металлической рулеткой и линейкой, вели фотофиксацию. Для сопоставления отметок они выбрали опорные точки по обе стороны деформационного шва и составили схемы высотной разницы, прогибов и смещений относительно принятой горизонтали. Замеры связали с участками на архитектурных планах.
Проектная рабочая документация в материалах отсутствовала, поэтому геометрию конструкций сопоставляли с 18 листами архитектурных планов, фасадов и разрезов. Такой приём опирался на графические размеры, планировочные оси и результаты измерений в доступных помещениях. Эксперты переносили контрольные точки на рабочую схему и сравнивали отметки основной части дома и пристройки относительно общей горизонтали.
Размеры здания и его элементов эксперты измеряли по правилам ГОСТ 26433.2-94 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений». Несущие конструкции сопоставляли с требованиями СП 70.13330.2012 "Несущие и ограждающие конструкции". Признаки возможных дефектов соотносили с «Классификатором основных видов дефектов в строительстве и промышленности строительных материалов».
Экспертиза перекрытия многоквартирного дома касалась спора о трещинах, смещениях в месте примыкания пристройки, причинах повреждений, способах ремонта и возможности использовать помещение по назначению.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.

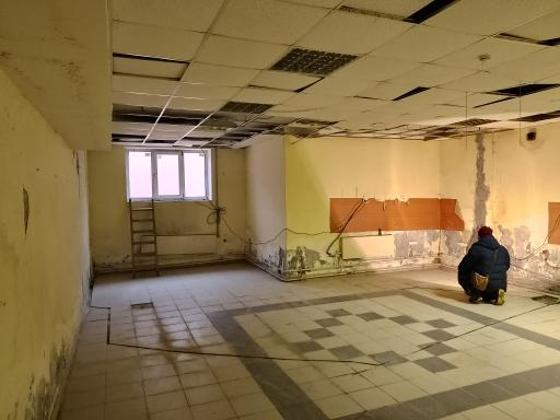

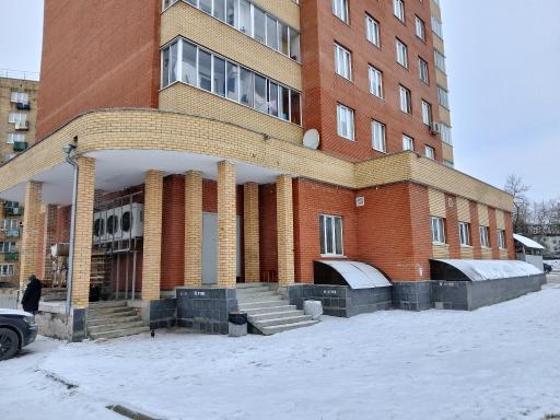

Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
