Экспертиза качества мобильного токарного станка в Братске №146889

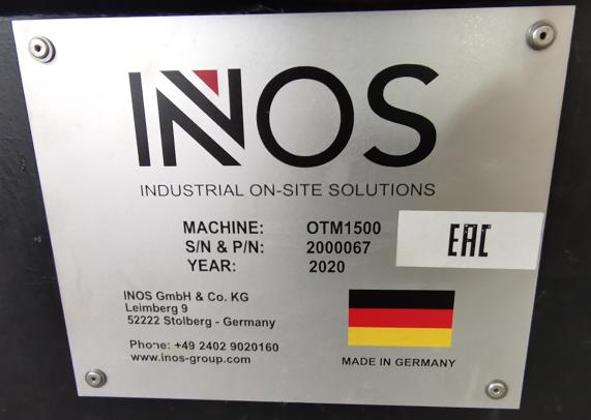

Мобильный токарный станок INOS предназначался для обработки валов гидрогенераторов без демонтажа основного агрегата. Спор касался качества станка, точности обработки и соответствия оборудования условиям поставки. Экспертиза INOS относилась к металлообрабатывающему оборудованию для гидроэнергетики. Переносная конструкция и работа непосредственно у гидроагрегата определили порядок осмотра и измерений в Братске.

• Станок — мобильная токарная установка для обработки участков валов гидрогенераторов.
• Заготовка — обработанная и исходная поверхности для инструментальных измерений.
• Техническое задание — требования к назначению, точности и параметрам обработки.
• Документация поставки — характеристики оборудования и согласованные критерии приёмки.
• Электронный носитель — материалы арбитражного дела по спору о качестве станка.

Материалы дела содержали техническую документацию, документы о поставке, сведения о пусконаладочных работах и материалы, отражавшие проверку оборудования на промышленной площадке.

Спор о качестве мобильного токарного станка требовал проверить его характеристики по критериям, согласованным при поставке и приёмке оборудования. Судебная инженерно-техническая экспертиза охватывала точность обработки валов гидрогенераторов, причины возможных отклонений и характер возможных недостатков. Отдельно эксперты проверяли, изготовили ли оборудование непосредственно под требования заказчика и относилась ли такая технология обработки к уникальным.

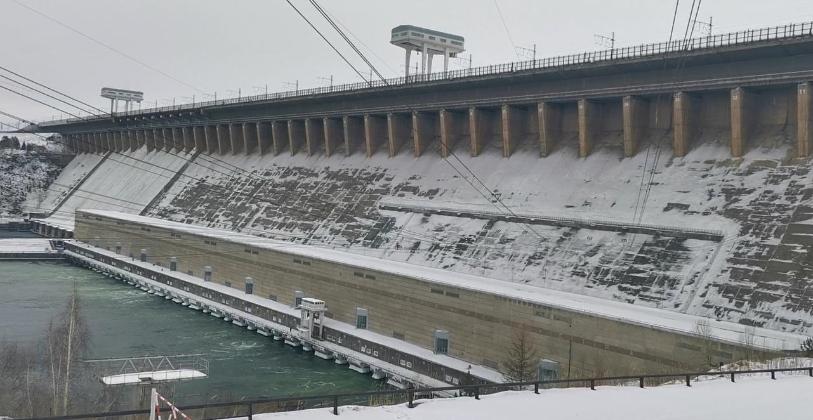

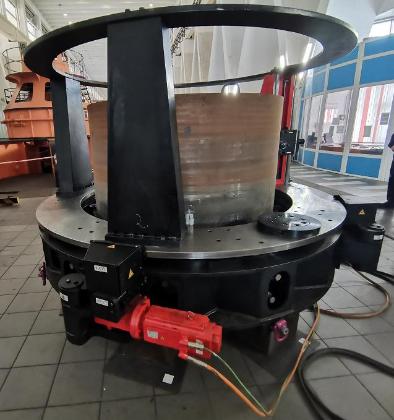

Эксперты работали с материалами дела и выехали в Братск для осмотра станка на промышленной площадке гидроэнергетики. Их профили охватывали инженерно-техническую и электротехническую экспертизу, автоматизацию технологических процессов, технические измерения в машиностроении и метрологический контроль. На месте эксперты изучили компоновку оборудования, осмотрели тестовую заготовку и сопоставили её поверхности с требованиями технической документации.

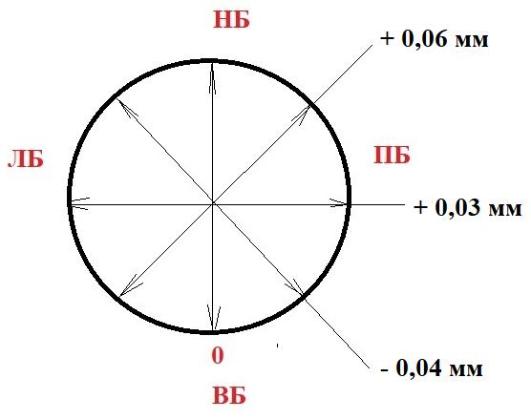

Проверку качества станка организовали как последовательность предметных операций. Сначала эксперты определили контрольные зоны на обработанной и исходной частях заготовки. Затем они устанавливали индикатор в нескольких положениях, снимали показания относительно начальной точки и повторяли замеры на разных уровнях. Диаметр обработанной части контролировали по одной линии, а положение инструмента сохраняли на фотографиях:

1. Натурный осмотр — проверка конструкции станка и условий обработки тестовой заготовки.

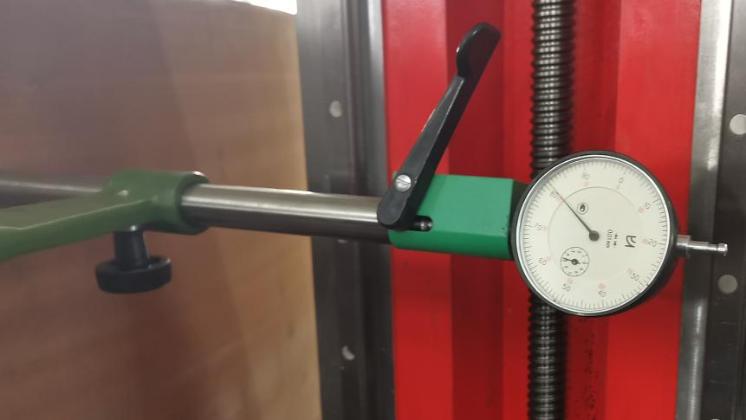

2. Инструментальные измерения — контроль радиального биения обработанной и исходной поверхностей циферблатным индикатором.

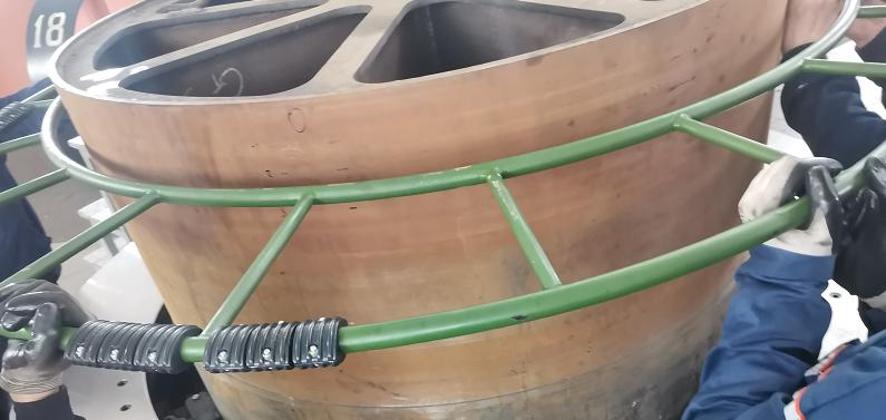

3. Контроль диаметра — измерение обработанной части заготовки измерительной скобой с индикатором часового типа.
4. Фотофиксация — сохранение положения измерительного инструмента и точек контроля поверхности.
5. Сопоставление — сравнение измеряемых параметров с техническим заданием и документацией поставки.

Пусконаладочный цикл на дату осмотра не завершили, поэтому эксперты оценивали геометрию тестовой заготовки инструментальными измерениями. Такой приём опирался на предусмотренные техническим заданием показатели радиального биения, формы и точности обработанной поверхности. Замеры распределили по уровням заготовки, а диаметр проверили относительно исходной точки измерений. Для каждой контрольной зоны эксперты сохраняли одинаковую базу измерений.

Требования к форме, расположению и шероховатости посадочных поверхностей эксперты сопоставляли с ГОСТ 3325-85 «Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки». Сведения о технологии обработки валов на месте эксплуатации они сравнивали с профильными открытыми материалами. Так проверялась версия об изготовлении станка специально под требования заказчика и об уникальности применённого производственного решения.
