Экспертиза вытяжной вентиляции в историческом здании Москвы №162005

Вытяжная вентиляция нежилых помещений проходила по дворовому фасаду многоквартирного дома — объекта культурного наследия в Москве. Спор касался монтажа воздуховода, безопасности здания, соблюдения строительных требований и сохранения архитектурного облика. Эксперты рассматривали систему вместе с несущими и ограждающими конструкциями в местах её прокладки.

• Материалы гражданского дела — 1 том с документами о монтаже вентиляции.
• Поэтажные планы — расположение нежилых помещений внутри многоквартирного дома.
• Проект вентиляции — трасса воздуховодов и размещение вытяжного оборудования.
• Разрешительная документация — согласования переустройства и ввода выполненных работ.
• Материалы осмотра — акт, схемы и 42 фотопозиции системы и фасада.

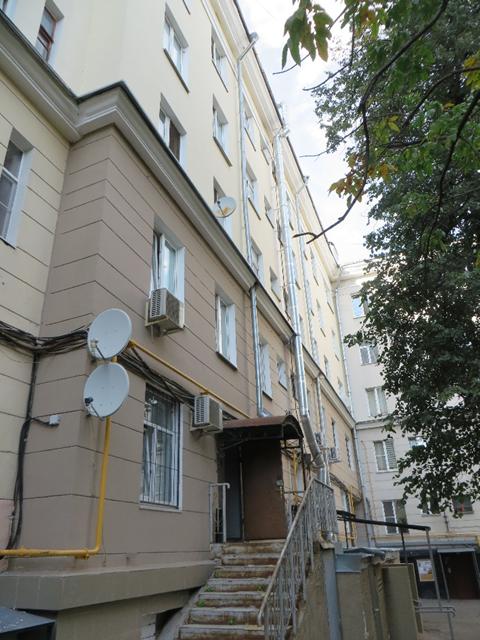

Материалы дела отражали устройство вентиляции, планировку помещений, историю согласований и сведения об архитектуре здания. Наружная часть системы тянулась от нежилых помещений через дворовый фасад к кровле, поэтому эксперты сопоставляли внутренние участки, фасадные крепления и крышное оборудование.

Суд поручил оценить монтаж вытяжки в историческом многоквартирном жилом доме Москвы с инженерной и историко-культурной сторон. Он поставил вопросы о влиянии воздуховода на конструкции и безопасность здания, соблюдении требований к вентиляции и возможности дальнейшей эксплуатации. Эксперты отдельно проверяли, меняли ли работы предмет охраны, архитектурный облик и визуальное восприятие дворового фасада.

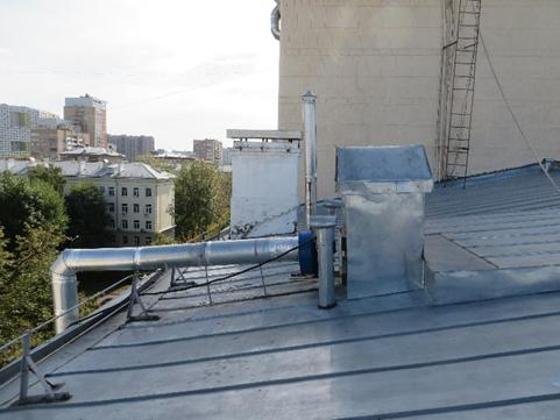

Судебная комплексная историко-культурная, строительно-техническая экспертиза проводилась по материалам дела и с выездом в Москву. Производство включало историко-культурное и строительно-техническое направления. Эксперты имели подготовку в промышленном и гражданском строительстве, техническом надзоре за общестроительными работами, вентиляцией и кондиционированием. На месте они осмотрели воздуховод, вытяжное оборудование, кровлю, дворовый фасад и строительные конструкции вдоль трассы системы.

Эксперты выполнили визуально-инструментальный осмотр: проследили воздуховод по всей доступной протяжённости, проверили соединения, опоры и крепления, сопоставили монтаж с проектной схемой. Геометрические параметры измеряли лазерным дальномером RGK DL100G, металлической рулеткой и штангенциркулем ШЦ-I-300-0,05. Параметры воздушного потока проверяли анемометром Testo 410-2, а положение элементов и состояние поверхностей фиксировали на фотографиях. Проверку монтажа и его влияния разделили на параллельные направления:

• Конструкции здания — осмотр мест крепления и признаков изменения работы несущих элементов.

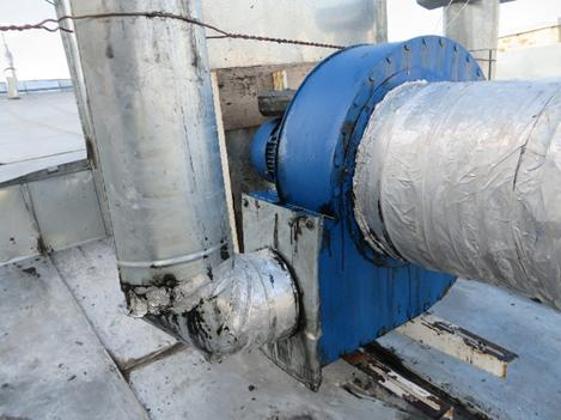

• Вытяжная система — проверка целостности, проходимости, соединений, опор и крышного оборудования.
• Архитектурный облик — сопоставление трассы воздуховода с дворовым фасадом и предметом охраны.
• История работ — сравнение проектных решений, согласований и требований периода монтажа.

Техническое состояние вентиляции проверяли по ГОСТ 31937–2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния». Требования к воздуховодам соотносили с ГОСТ Р 70349–2022 «Вентиляция зданий. Воздуховоды. Классификация и основные параметры». Размещение вытяжки оценивали по СП 60.13330.2020. Свод правил. «Отопление, вентиляция и кондиционирование воздуха. СНиП 41-01-2003».

Для историко-культурной части эксперты изучили охранные сведения и описание архитектуры, затем сравнили их с фактическим расположением наружной трассы. Инженерные работы на объекте культурного наследия рассматривали по ГОСТ Р 55567–2013. Национальный стандарт Российской Федерации. Порядок организации и ведения инженерно-технических исследований на объектах культурного наследия. Памятники истории и культуры. Общие требования.
