Экспертиза №24511

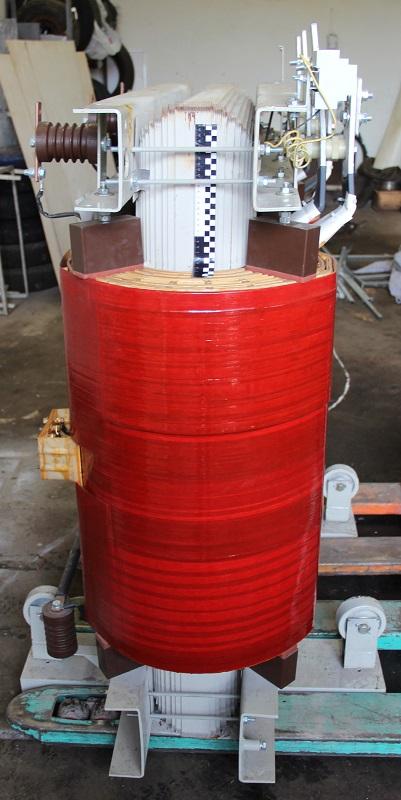

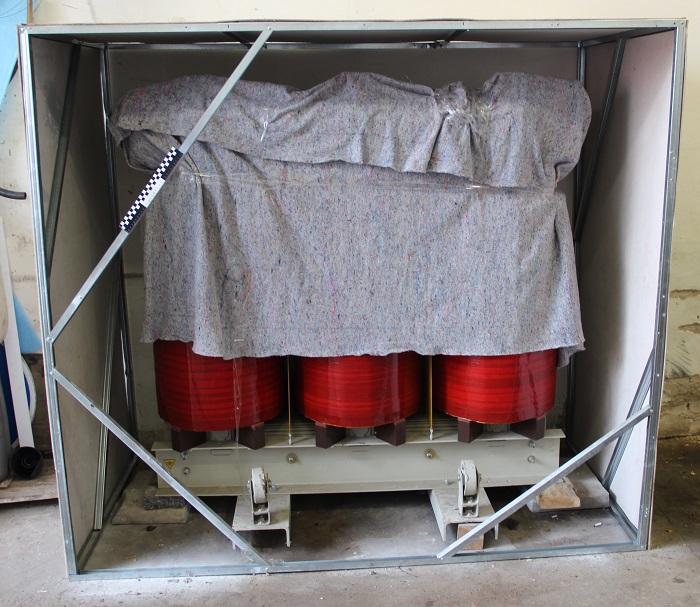

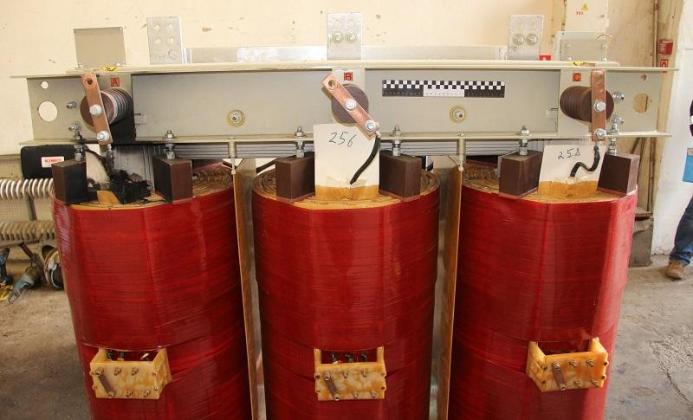

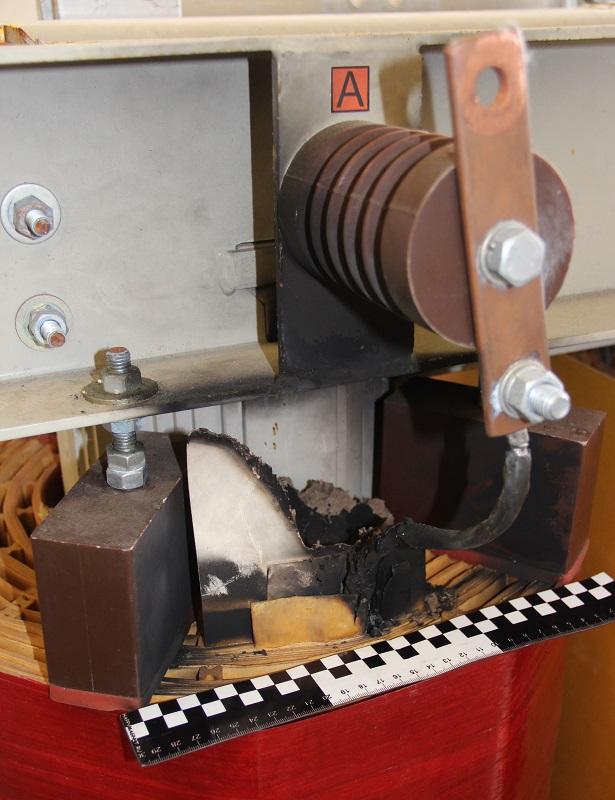

Основным объектом экспертного исследования являлся силовой трансформатор сухого типа. Данный трансформатор был демонтирован с трансформаторной подстанции после аварии и на момент осмотра экспертом находился на хранении в гаражном боксе. Значимой особенностью объекта, повлиявшей на процесс экспертизы, стало наличие следов термического повреждения – обугливание части проводника в области вывода высокого напряжения фазы А, а также следов сажи на верхней части катушки и раме трансформатора. Эти внешние признаки указывали на локальное температурное воздействие внутри компонентов трансформатора.

Перечень и характеристики объектов:

• Силовой трансформатор сухого типа ТС-СЭЩ-1000/10-УХЛ2
• Номинальная мощность: 1000 кВА
• Схема и группа соединения обмоток: Y/Yн-0
• Потери холостого хода: 1666.0 Вт
• Потери короткого замыкания: 11454.7 Вт
• Напряжение короткого замыкания: 6.490 %
• Ток холостого хода: 0.228 %
• Класс напряжения: 10 кВ
• Масса полная: 2620 кг
• Класс изоляции: F
• Исполнение кожуха: без указания
• Изготовлен по ТУ 3411-114-15356352-2009

Основной целью проведенной экспертизы было установление точной причины выхода из строя силового трансформатора. Перед экспертами стояла задача определить, обусловлена ли поломка производственным дефектом, нарушениями правил эксплуатации или ненадлежащим выполнением электромонтажных работ. Сложность исследования заключалась в необходимости тщательно анализировать множество потенциальных факторов, способных привести к подобному отказу. Экспертам предстояло различить различные механизмы и вероятные причины неисправности, особенно с учетом того, что ранее по данному делу уже проводилось первичное экспертное исследование. Для выявления скрытых дефектов и получения объективных данных требовался комплексный и детализированный подход к сбору и интерпретации информации, позволяющий однозначно определить корневую причину произошедшего.

Для достижения этих целей был применен ряд проверенных экспертных методов. Исследование началось с тщательного экспертного осмотра трансформатора на месте его хранения, в ходе которого были зафиксированы внешние повреждения и зоны, вызывающие наибольшее подозрение. Дополнительно использовался органолептический метод для оценки физических свойств, не всегда очевидных при визуальном осмотре. Ключевым этапом стало лабораторное исследование образцов поврежденной катушки трансформатора, выполненное с применением разрушающего метода, что было необходимо для доступа к внутренним компонентам и обнаружения первоисточника поломки. В ходе осмотра были выполнены инструментальные измерения с использованием поверенного оборудования, такого как термоанемометр и измерительная рулетка. Проводился глубокий сопоставительный анализ представленной документации, включающей проектные данные, акты выполненных работ, эксплуатационные записи, с фактическим состоянием оборудования. Особое внимание уделялось проверке соблюдения требований ГОСТ 32144-2013, ГОСТ 26522-85, ГОСТ 14695-80, ГОСТ 32396-2013, а также технических условий завода-изготовителя ТУ 3411-114-15356352-2009, что позволило оценить соответствие качеству и безопасности на всех этапах жизненного цикла трансформатора, от производства до эксплуатации.

1. Какова причина поломки трансформатора (производственный брак, неправильная эксплуатация, ненадлежащее выполнение электромонтажных работ и т. д.)?
