Материаловедческая экспертиза качества дверей в Улан-Удэ №30583

Внутренние двери для общественного здания в Улан-Удэ стали предметом строительного спора о качестве поставленного товара. Экспертам предстояло проверить деревянные технические и противопожарные двери с остеклением, их полотна, стеклопакеты и декоративное покрытие. Конструкции размещались на 5 уровнях здания и относились к двум основным типам, поэтому эксперты сопоставляли однотипные изделия между собой.

• Дверные конструкции — 35 установленных изделий, доступных для натурного осмотра.

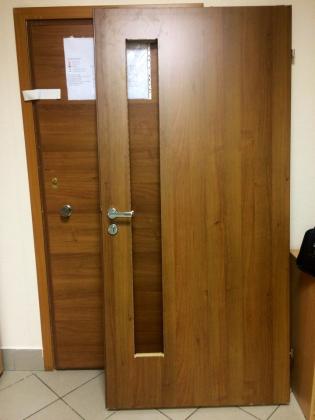

• Образец-представитель — одно цельное дверное полотно для лабораторных операций.
• Техническая документация — паспорта, сертификаты и условия изготовления объёмом свыше 100 листов.
• Документы поставки — спецификация, накладная и акты, описывающие партию товара.

Материалы дела описывали поставку и приёмку дверей, монтаж в нежилом здании и последующие претензии к качеству. Эксперты также изучили строительные документы, поэтажный план и сведения о конструкции дверных блоков.

Спор о качестве дверей требовал установить наличие и характер возможных недостатков полотен, остекления и декоративных элементов. Эксперты проверяли, могли ли особенности конструкции и материалов сделать недостатки незаметными при приёмке. Они отдельно рассматривали возможные причины и стадию их возникновения: производство, перевозку, хранение, монтаж либо эксплуатацию. Материаловедческая экспертиза состава, свойств, дефектов и причин разрушения материалов охватывала свойства полотен, остекления и условия обращения партии.

Работу выполняли эксперты инженерно-технического и химического профилей. Их подготовка включала технологию машиностроения, экспертизу непродовольственных изделий, химическую технологию углеродных материалов и хроматографию. Эксперты выехали в Улан-Удэ и осмотрели двери в общественном здании. Для лабораторных операций они использовали образец-представитель одного полотна.

Натурный осмотр эксперты организовали по этажам и типам дверных блоков. Они измеряли геометрию элементов и температуру воздуха у верхней и нижней кромок полотен, а ход осмотра фиксировали на фотографиях. В лаборатории эксперты сняли штапик, осмотрели торец плиты под остеклением и сопоставили поверхность со внутренним срезом.

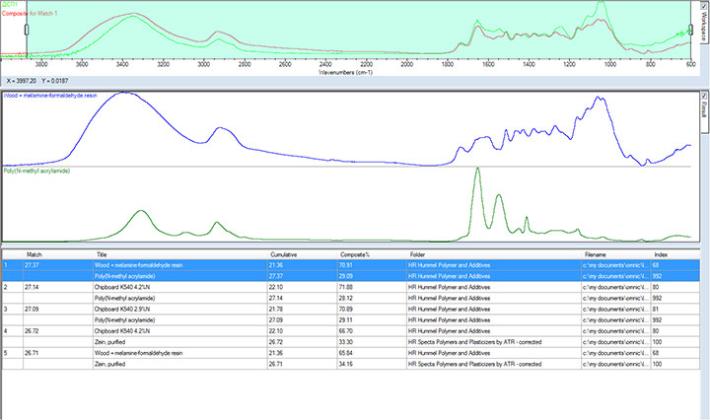

• ИК-спектроскопия — сравнение спектров поверхности и среза на Фурье-спектрометре Nicolet iS10.
• Газовая хроматография — разделение компонентов пробы на хроматомасс-спектрометре Shimadzu GCMS QP-2010Ultra.
• Расчётно-аналитический метод — сопоставление геометрии полотна, свойств древесно-стружечной плиты и возможных нагрузок.
• ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция — проверка конструкции дверных блоков.
• ГОСТ 475-78. Двери деревянные. Общие технические условия (с Изменениями №1, 2) — оценка требований к деревянным полотнам.
• ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия — сопоставление размеров и пропорций остекления.

Сведения об индивидуальных номерах смонтированных дверей в материалах отсутствовали, поэтому эксперты сгруппировали изделия по конструкции и помещению; такой способ опирался на накладную, технические паспорта и поэтажный план. Для каждого типа они связали данные осмотра с устройством полотна, условиями перевозки и хранения, а также температурным режимом эксплуатации.

Причинные версии эксперты проверяли раздельно. Для деревянных полотен они рассчитывали усилия, которые могли возникать в древесно-стружечной плите при изменении влажности. Для противопожарных дверей сопоставляли конструкцию стеклопакетов, соотношение их сторон и свойства внутреннего заполнения. Затем эксперты соотносили возможные механизмы с этапами от изготовления партии до её использования в здании.
