Экспертиза №20642

Объектом настоящего экспертного исследования являлся компактный винтовой компрессор Bitzer модели CSH 8573-140Y-40P. Данное оборудование было приобретено для интеграции во второй контур охладителя жидкости Climaventa BE/SRAT/AST 132.

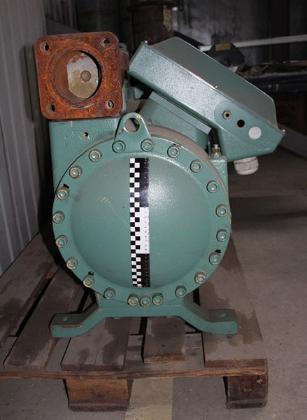

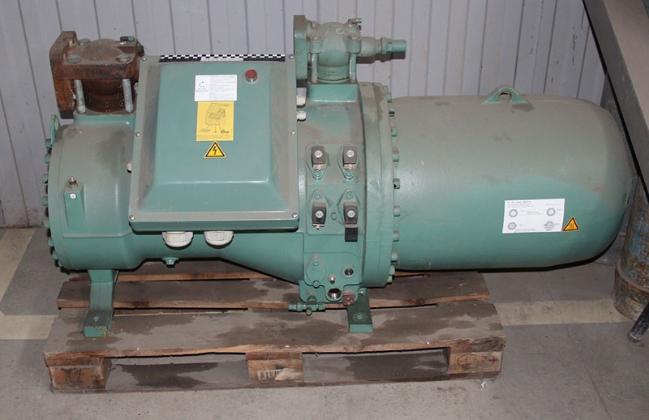

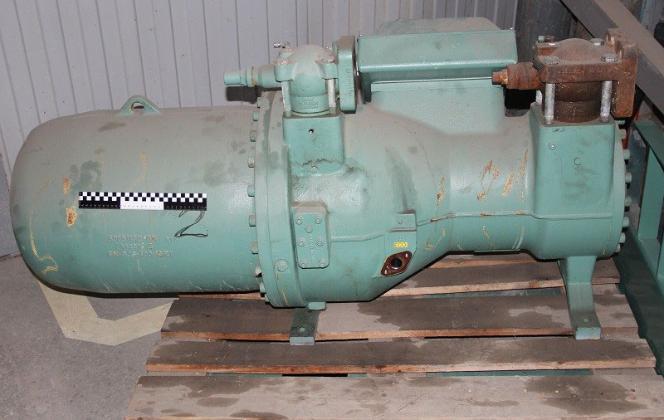

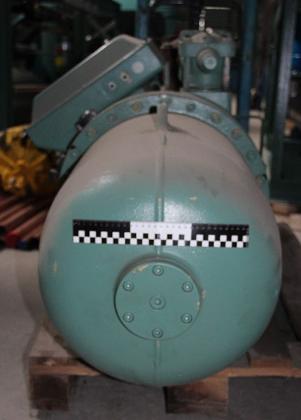

При осмотре компрессор имел видимые следы эксплуатации, включая незначительные царапины и признаки монтажа/демонтажа отдельных узлов. На момент проведения осмотра на верхней части корпуса компрессора были установлены вентили, которые функционально использовались как заглушки, предотвращающие выход хладагента. Ранее с компрессора были демонтированы оптический датчик уровня масла и фланец экономайзера.

Охладитель жидкости Climaventa BE/SRAT/AST 132, с которым был связан исследуемый компрессор, был произведен в 2006 году. Его режим работы характеризовался температурой испарения Tо = -18 ºС, температурой конденсации Tконд. = + 50 ºС, температурой нагнетания без охлаждения, составляющей 135,9 ºС, при общей наработке в 36120 часов.

Основные технические характеристики компрессора:

• Холодопроизводительность: 210 kW
• Производительность испарителя: 210 kW
• Потребляемая мощность: 100.8 kW
• Ток (400V): 168.5 A
• Диапазон напряжения питания: 380-415 V
• СОР/КПД: 2.08
• Массовый расход LP: 4067 kg/h
• Массовый расход HP: 4935 kg/h
• Режим эксплуатации: ECO
• Тип жидкости (переохладитель): 18.40C
• Массовый расход ЕСО: 868 kg/h
• Производительность пароохладителя: 38.5 kW
• Температура насыщения паров ЕСО: 8…40C
• ЕСО-давление: 6.48 bar(a)
• Объемный расход масла: 1.50 mi/h
• Сжатый пар не охлажденный: 112.9C

Основной целью проведения данной инженерно-технической экспертизы стало детальное установление причины выхода из строя компактного винтового компрессора Bitzer модели CSH 8573-140Y-40P, связанной с попаданием хладагента или масла. В процессе работы экспертами была проведена комплексная оценка оборудования и сопутствующей документации. Одной из ключевых сложностей, с которой столкнулись эксперты, явилась невозможность выполнить разборку и осмотр внутренних полостей компрессора непосредственно на месте, что потребовало особого подхода к анализу доступных данных и материалов дела. Для формирования объективного заключения был использован метод натурного осмотра объекта с подробной фотофиксацией, а также органолептический метод.

В ходе экспертизы широко применялись методы сравнения технической информации, представленной в документации, с действующими нормативными актами и стандартами, такими как ГОСТ 28567-90 «Компрессоры. Термины и определения», ГОСТ 23172-78 «Котлы стационарные. Термины и определения», а также положения Федерального закона «О государственной судебно-экспертной деятельности в Российской Федерации». Особое внимание уделялось анализу эксплуатационной документации, включая руководства по применению и эксплуатации для компрессоров Bitzer и охладителей Climaventa, на предмет соответствия фактических параметров уставок защит контроллера требуемым значениям. Было тщательно изучено влияние возможных ошибок обслуживающего персонала, таких как неверное удаление «излишков» масла или частые пуски компрессора, на возникновение поломки оборудования. Такой подход позволил всесторонне исследовать ситуацию и выявить ключевые факторы, приведшие к неисправности.

1. Определить причину попадания хладагента/масла в компактный винтовой компрессор Bitzer модели CSH 8573-140Y-40P, послужившую выходу из строя указанного компрессора.
