Покупатель оспорил качество партии оптоизоляторов: комплексная электротехническая, инженерно-техническая экспертиза проверяла наличие, происхождение и устранимость возможных дефектов. Компоненты предназначались для электронной промышленности. После осмотра в Москве эксперты выехали в метрологическую лабораторию для электрических измерений на поверенном стенде. Профили экспертов — электронно-вычислительная техника и инженерно-техническая экспертиза. Из партии 250 изделий для проверки отобрали 77 микросхем.

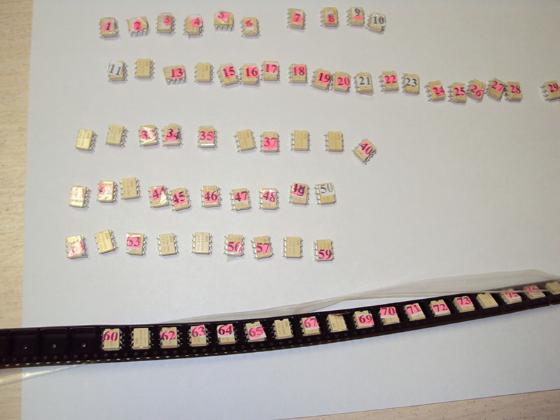

Изделия последовательно извлекали из катушки, осматривали, присваивали порядковые метки и фотографировали, а электрические параметры 76 экземпляров проверяли на стенде с источником питания Б5-71, вольтамперметром М2044 и мультиметром FLUKE 177. Входной ток контролировали по шкале прибора, а выходное напряжение двух каналов заносили в таблицу и сопоставляли с технической документацией изготовителя. Приборы имели действующую поверку, антистатическую защиту включили в измерительную схему.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.
Партия двухканальных оптоизоляторов стала предметом спора о качестве поставленного товара для электронной промышленности. Требовалось проверить электрические параметры микросхем, возможное происхождение дефектов и возможность их устранения. Устройство каждого изделия объединяло два оптических канала в герметичном корпусе, поэтому ход работы определяли поканальные измерения и оценка конструкции корпуса.
Материалы арбитражного дела содержали процессуальные документы и сведения о поставке электронных компонентов. Эксперты также изучили переданные сторонами технические материалы, необходимые для сопоставления измеряемых параметров с требованиями изготовителя.
Спор о качестве поставленной партии электронных компонентов для электронной аппаратуры различного назначения требовал проверить наличие возможных дефектов, их эксплуатационное либо производственное происхождение и устранимость. Эксперты сопоставляли параметры каждого канала оптоизоляторов с минимальными уровнями из технической документации изготовителя. Комплексная электротехническая, инженерно-техническая экспертиза охватывала внешний осмотр, инструментальные измерения и оценку ремонтопригодности корпуса.
Работу организовали как комплексную экспертизу с участием экспертов по электронно-вычислительной технике и инженерно-техническим экспертизам. Представленные микросхемы осмотрели в Москве, затем эксперты выехали в метрологическую лабораторию для проверки электрических параметров. Они работали с выборкой из поставочной партии и отдельно измеряли оба канала каждого отобранного изделия. Измерения выполняли по схеме, приложенной к техническим материалам.

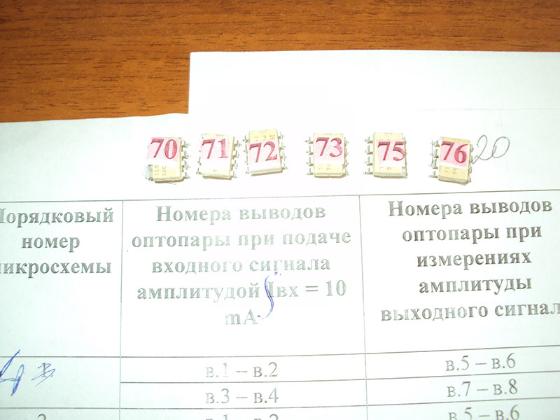

Проверку качества микросхем построили как последовательность операций, при которой каждому результату измерения соответствовал конкретный экземпляр и канал. Эксперты фиксировали ход работы фотографиями и таблицей показаний. Перед подключением каждого изделия они осматривали корпус и выводы, затем связывали показания с его порядковым номером. В таблице каждому каналу отвели отдельную строку. Основные приёмы распределили так:

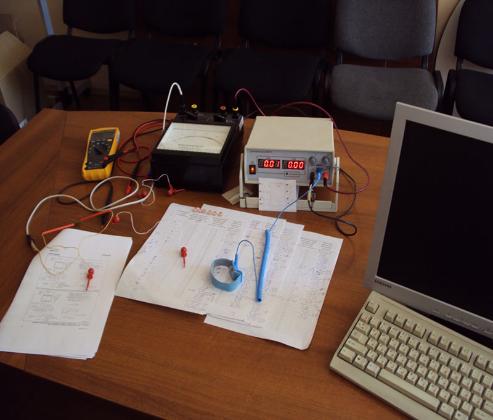

Стенд собрали по принципиальной электрической схеме с источником питания Б5-71, вольтамперметром М2044, мультиметром FLUKE 177 и антистатическим браслетом. Источник задавал напряжение, вольтамперметр контролировал ток, а мультиметр снимал напряжение на выходах. Для двух каналов цикл повторяли отдельно в заданной последовательности. Защиту электронных компонентов при сборке и измерениях организовали по следующим источникам:
Ремонтопригодность микросхем эксперты оценивали по устройству интегральной микросхемы. Они проверяли, допускает ли герметичный корпус доступ к кристаллу, внутренним соединениям и выводам. Затем эксперты сопоставляли устройство каждого элемента с его функцией и проверяли возможные способы восстановления электрических параметров изделия. Отдельно рассматривали связь между доступом к внутренним компонентам и ремонтопригодностью герметичного корпуса.
Спор о качестве поставленного товара касался партии двухканальных оптоизоляторов для электронной аппаратуры. Электротехническая экспертиза проверяла возможные дефекты, их происхождение и возможность восстановления электрических параметров микросхем.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
В работе были задействованы компетенции по следующим видам судебных исследований.
