Стороны спорили о возможном вмешательстве в электросчётчик и занижении показаний: судебная электротехническая экспертиза проверяла конструкцию прибора и влияние его схемы на учёт. Эксперты осмотрели 1 электросчётчик в Москве и изучили 1 выделенный том дела. Они разделили задачу на 5 технических вопросов о конструкции, подключении и возможном влиянии схемы на показания.
Работу выполнили эксперты по электротехнике и автоматизации технологических процессов. Осмотр сопровождали 9 фотографиями, затем эксперты разобрали прибор и проследили внутренние электрические соединения. Органолептическим методом они оценивали размещение и крепление элементов. При техническом сопоставлении эксперты сверяли компоновку с заводской схемой. Во время функционального анализа они прослеживали возможный маршрут управляющего воздействия до измерительного канала электросчётчика.
Публикуем предмет исследования, поставленные вопросы и связь с судебным делом. Персональные данные и сведения ограниченного доступа не раскрываются.
Ниже собраны исходные сведения, цель экспертизы и вопросы, на которые требовалось дать обоснованные ответы.

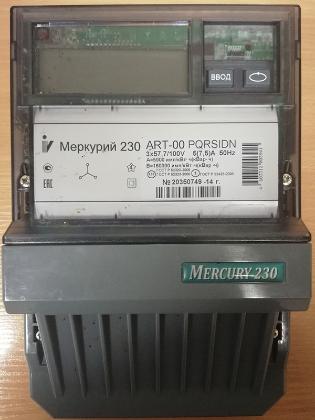

Трёхфазный электронный электросчётчик Меркурий 230 предназначался для коммерческого учёта электроэнергии. Спор касался возможного вмешательства в его схему и занижения показаний при расчёте потребления. Экспертам требовалось проверить устройство счётчика, электрические соединения и предполагаемое влияние возможных дополнительных элементов на измерение.
Материалы дела содержали 5 технических вопросов о конструкции прибора, подключении возможных дополнительных элементов и изменении учёта. Плотная компоновка электронных узлов в одном корпусе определила ход работы: эксперты сочетали разборку, фотофиксацию и сопоставление с заводской схемой.
Спор о безучётном потреблении электроэнергии требовал проверить возможное вмешательство в электросчётчик. Эксперты устанавливали, имеются ли изменения конструкции и дополнительные устройства, как они могли быть подключены и для чего предназначались. Судебная электротехническая экспертиза также оценивала возможность воздействия на систему учёта и занижения показаний. Эксперты начали с внутренней компоновки прибора, затем перешли к работе измерительных токовых цепей.
Производство поручили экспертам электротехнического профиля с подготовкой в области автоматизации технологических процессов и производств. Они изучили электросчётчик и выделенный том дела, затем осмотрели прибор в Москве. Работа с самим счётчиком включала доступ к внутренним элементам; 5 поставленных вопросов определяли объём проверки. Эксперты фотографировали этапы разборки и взаимное положение корпуса, платы, проводников.
Требования к электросчётчикам сопоставляли с ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии (с Поправкой)». Заводскую схему проверяли по источнику «Счетчик электрической энергии трехфазный статический „Меркурий 230“. Руководство по эксплуатации АВЛГ.411152.021 РЭ».

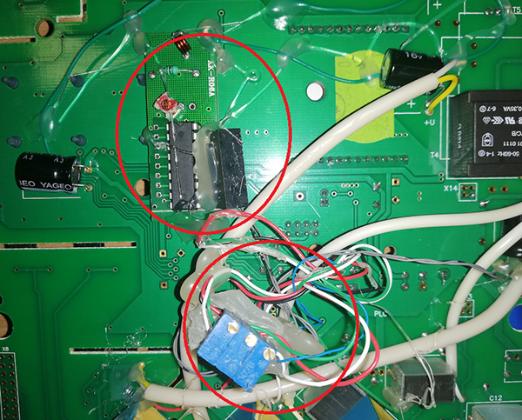

После разборки эксперты проследили внутренние соединения. Для предполагаемых дополнительных элементов они сопоставили место подключения и технические характеристики. Затем эксперты проверили, мог ли внешний управляющий сигнал воздействовать на измерительные токовые цепи. Отдельно они рассматривали, способна ли такая схема повлиять на данные о потреблённой электроэнергии. Возможное занижение оценивали как следствие изменения тока, поступающего в измерительный элемент.
Экспертиза электросчётчика при споре о безучётном потреблении электроэнергии охватывала конструкцию прибора, назначение дополнительных элементов и их возможное влияние на показания коммерческого учёта в системе электроснабжения.
Формулировки вопросов обобщены: персональные данные и реквизиты дела исключены, содержание поставленных судом задач не изменено.
Изображения помогают увидеть характер объекта и объём фактических материалов, с которыми работали эксперты.
