Экспертиза №63572

Объектом настоящего исследования являлись составные части и детали трансформатора напряжения, предназначенного для работы под высоким напряжением. Экспертиза проводилась по месту их расположения в производственной среде. Особенностью объектов исследования было их нахождение в разобранном состоянии, что создавало определенные сложности для полной идентификации и комплексного анализа.

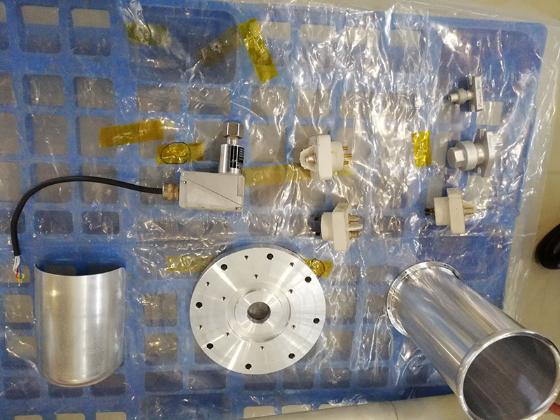

Перечень объектов, предоставленных для исследования:

• Трансформатор напряжения серии ЗНГ-УЭТМ-110II*У1 (составные части и детали)
• Экран 8БП.790.052 (1 шт.)
• Фланец 7БП.180.795 (1 шт.)
• Труба 5БП.172.077 (1 шт.)
• Кожух 8БП.300.899 (1 шт.)
• Сигнализатор Trafag (1 шт.)

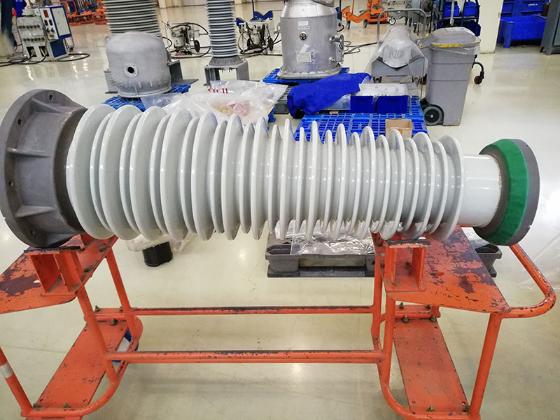

• Покрышка (изолятор) PTNw-110II* F (1 шт.)
• Контактные зажимы 5БП. 574.182 (1 шт.) и 5БП. 574.189 (1 шт.)
• Контактный зажим 5БП. 574.190 (1 шт.)

В ходе осмотра было установлено, что предоставленные детали не содержали видимых дефектов или следов внешнего воздействия, однако идентификационная маркировка, указывающая на их принадлежность к конкретному изделию или агрегату, отсутствовала. Часть составных элементов трансформатора к моменту проведения исследования была утилизирована, что существенно ограничило возможности для всестороннего анализа.

Основной целью проведения данной товароведческой и электротехнической экспертизы было определение наличия заводского номера у предоставленных составных частей трансформатора напряжения, а также выявление причин его выхода из строя. Перед экспертами стояла задача установить, являются ли выявленные повреждения следствием нарушений в эксплуатации технического объекта, таких как несоблюдение требований технических регламентов, ошибок при наладке, испытаниях или монтаже схемы присоединения, или же они обусловлены производственным браком, включая нарушения целостности конструкции. Проведение исследования осложнялось предоставлением объекта в виде отдельных, разобранных деталей, часть из которых уже была утилизирована, что требовало применения специализированных знаний и методик в условиях неполной картины.

В процессе работы эксперты применяли метод визуального осмотра, уделяя внимание каждой представленной детали трансформатора. Для обеспечения всесторонности анализа и соответствия нормативным требованиям, исследование проводилось с учетом положений Федерального закона «О государственной судебно-экспертной деятельности в Российской Федерации», а также ряда отраслевых стандартов и правил. В частности, были учтены ГОСТ 26522-85, касающийся коротких замыканий в электроустановках, и ГОСТ 14695-80, регулирующий комплектные трансформаторные подстанции. Важное значение имели также справочные материалы по электрическим сетям и Правила устройства электроустановок (ПУЭ), издание 7-е. Эти нормативные документы обеспечили методологическую основу для оценки технического состояния и возможных причин повреждений трансформаторного оборудования.

1. Имеет ли предоставленный для экспертизы трансформатор напряжения 110кВ ЗНГ-УЭТМ-110 II У1 заводской номер?

2. Определить причины выхода из строя трансформатора напряжения 110кВ ЗНГ-УЭТМ-110 II У1, входящего в состав открытого распределительного устройства КТП-СЭЩ-Б (м)-110-4Н. Являются ли причины выявленных повреждений указанного трансформатора следствием нарушения его эксплуатации (нарушения требований технических регламентов или требований при наладке, испытаниях трансформатора, неверно выполненный монтаж схемы присоединения трансформатора, др.) либо брака завода-изготовителя (нарушение целостности трансформатора либо иные нарушения)?
