Экспертиза №43363

Объектом данного экспертного исследования являлись ключевые компоненты промышленной холодильной установки, расположенной в специализированном центре по производству холода. В ходе работы был проведен тщательный осмотр и анализ этих систем.

Объекты исследования, их основные характеристики и обнаруженные особенности:

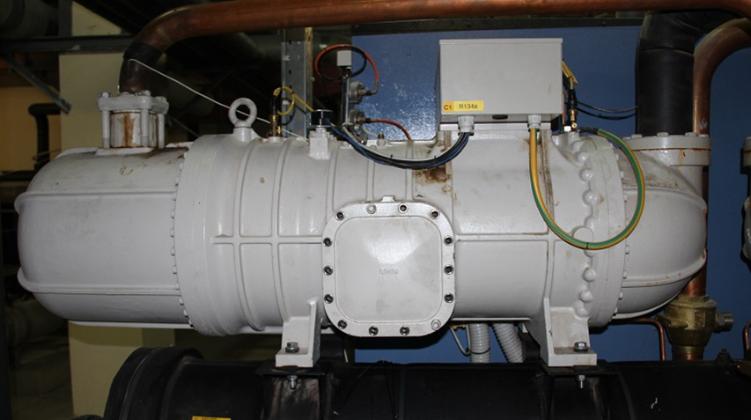

1. Винтовой компрессор модели ZHA9WSG5YE

   • Производство: Daikin Device (Suzhou) Co., Ltd. (Китай), 2006 год выпуска.
   • Технические характеристики: тип хладагента R134a, хладопроизводительность 212 кВт, номинальная подача 239,87 м³/ч, двухконтурный, напряжение питания 380В/3-х фазное, мощность электродвигателя 59 кВт, номинальные обороты 2880 об/мин, масло в системе SUNISO 4GSD, масса 490 кг.
   • Особенности, повлиявшие на экспертизу: Обнаружены внешние следы эксплуатации, незначительные загрязнения, следы технологических жидкостей. Компрессор находился в нерабочем состоянии, технологические жидкости были слиты, электропитание отключено. Боковая крышка была снята, узел привода заслонки и сама заслонка полностью демонтированы, детали находились рядом.

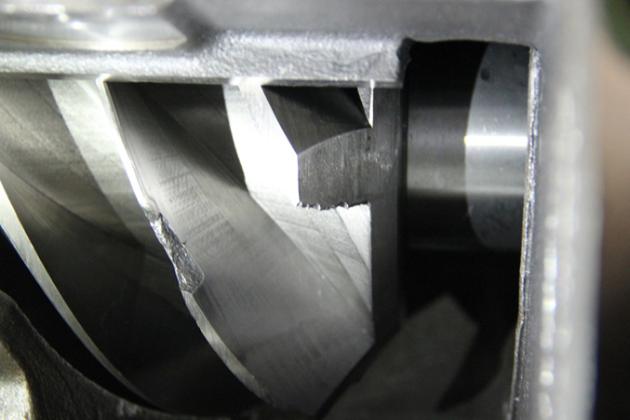

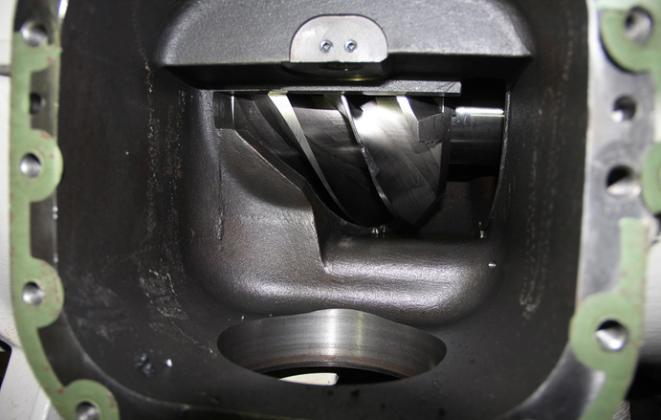

   • Обнаруженные дефекты: Демонтированная заслонка имела повреждения в виде отделившихся элементов и выкрашивания в области надломов; на крыльчатке демонтированного вала найдены заусенцы; на опорной поверхности вала присутствовали следы точечной и сплошной очаговой коррозии; на лопастях винтового ротора зафиксированы повреждения с рваными краями.

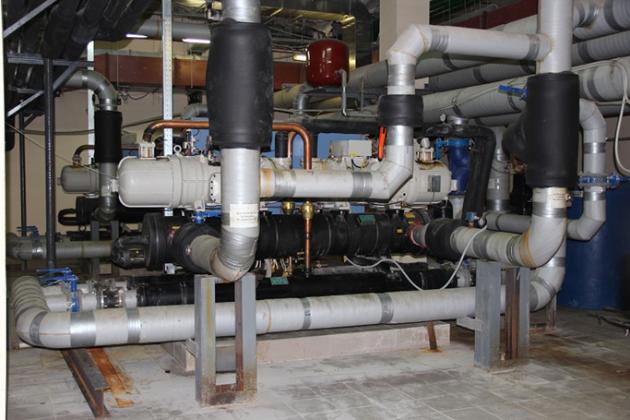

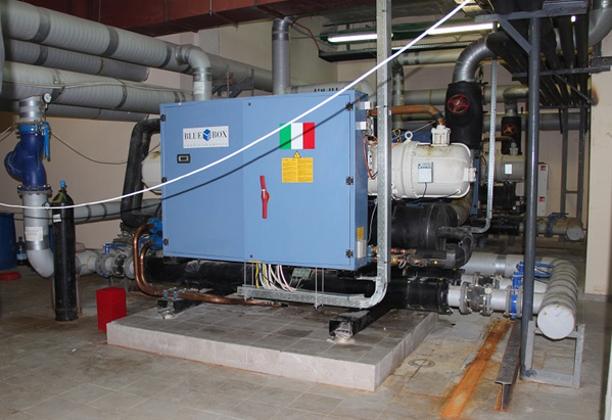

2. Чиллер Omega V Echos 83.2

   • Производство: Blue Box Group s.r.l (Италия), сентябрь 2007 года выпуска.
   • Особенности, повлиявшие на экспертизу: Имел внешние следы эксплуатации (загрязнения, следы жидкостей, царапины). Шкаф управления чиллера был подключен к электросети. На жидкокристаллическом дисплее отображалась информация о текущем состоянии.

Целью проведения данной комплексной инженерно-технической и оценочной экспертизы было всестороннее исследование технического состояния промышленного холодильного оборудования — винтового компрессора и чиллера, а также выявление возможных неисправностей и установление причин их возникновения. Эксперты стремились определить, находятся ли исследуемые объекты в исправном состоянии, конкретизировать характер выявленных дефектов и установить их причинно-следственную связь с предшествующими ремонтными работами или условиями эксплуатации. Отдельное внимание уделялось анализу возможности устранения дефектов и оценке стоимости необходимых восстановительных работ. Сложность работы заключалась в необходимости глубокого понимания принципов функционирования сложного холодильного оборудования, анализа следов длительной эксплуатации, а также воссоздания цепочки событий, приведших к поломкам, на основе косвенных данных и электронных журналов.

В процессе выполнения экспертизы применялся комплексный подход, включающий натурный осмотр объектов, органолептический метод для первичной оценки состояния, а также детальный анализ технической и эксплуатационной документации. Эксперты изучали Руководство по ремонту и обслуживанию компрессора, комплект чертежей, акты технических экспертиз и другие сопроводительные документы. Особое значение уделялось сопоставлению полученных данных с требованиями нормативных документов, таких как ГОСТ 28567-90 "Компрессоры. Термины и определения" и ГОСТ 23172-78 "Котлы стационарные. Термины и определения", а также с положениями Федерального закона «О государственной судебно-экспертной деятельности в Российской Федерации». Для выявления скрытых или системных проблем проводился анализ сервисного журнала ошибок свободно программируемого контроллера Carel pCO3 чиллера, что позволило получить оперативную информацию о сбоях и динамике работы оборудования.

1. Находится ли винтовой компрессор, установленный на чиллере, в исправном состоянии, либо имеются неисправности?
2. Если имеются неисправности винтового компрессора, то в чем они выражаются и каковы их причины?
3. Являются ли выявленные неисправности следствием некачественного ремонта либо несоответствию требованиям по эксплуатации?
4. Существует ли причинно-следственная связь между ремонтными работами, произведенными по Договору на ремонт, и выявленными неисправностями?
5. Устранимы ли выявленные неисправности?
6. Какова стоимость работ и материалов для устранения неисправностей? Предоставить калькуляцию восстановительного ремонта для приведения оборудования в исправное состояние без учета амортизации?
7. В ходе экспертизы проанализировать сервисный журнал ошибок холодильной машины, находящейся в свободно программируемом контроллере Carel pCO3, расположенном в щите управления чиллера.
