Экспертиза №76974

Объектами исследования выступали специализированные электронные компоненты – варисторы, представляющие собой полупроводниковые резисторы. Их ключевая особенность заключается в нелинейной зависимости электрического сопротивления от приложенного напряжения, что позволяет им резко уменьшать сопротивление при превышении пороговой величины. Эта характеристика делает варисторы незаменимыми элементами для защиты от импульсных перенапряжений в электронных схемах. Конструктивно они состоят из кристалла полупроводникового материала, такого как оксид цинка или карбид кремния, который подвергается высокотемпературной обработке и покрывается диэлектрической оболочкой. Исследуемые образцы были выполнены в SMD-корпусе, предназначенном для поверхностного монтажа, что является современной технологией изготовления печатных плат.

Рабочие характеристики варисторов, важные для экспертизы, включают классификационное номинальное напряжение, максимальное напряжение ограничения, максимальное допустимое постоянное и переменное напряжение, а также время срабатывания и максимальную поглощаемую энергию. Производственные допуски и стабильность при работе в различных температурных условиях также имеют значение для оценки качества данной продукции в соответствии с отраслевыми стандартами.

• Варисторы марки SIOV-CN2220K30G Epsos, количество: 11230 шт.
• Варисторы марки SIOV-CN2220K25G Epsos, количество: 4600 шт.
• Варисторы марки SIOV-CN2220K20G Epsos, количество: 1200 шт.

Основной целью проведения данной судебной инженерно-технической экспертизы являлась комплексная оценка качества поставленных по договору от 02.02.2018 варисторов, а также установление их идентичности. В рамках экспертизы предстояло проверить соответствие внешнего вида компонентов заявленным требованиям, провести испытания на паяемость и стойкость металлизации к растворению при пайке в соответствии с международным стандартом J-STD-002, а также выполнить рентгеноспектральный микроанализ для определения химического состава покрытий контактных площадок. Эти исследования были направлены на выявление возможных производственных дефектов, нарушений технологического процесса изготовления или несоответствий заявленным характеристикам, которые могли бы повлиять на функциональность и долговечность электронных изделий. Работа с высокотехнологичными компонентами, такими как варисторы, требовала применения специализированных методов исследования, обеспечивающих точность и объективность получаемых данных.

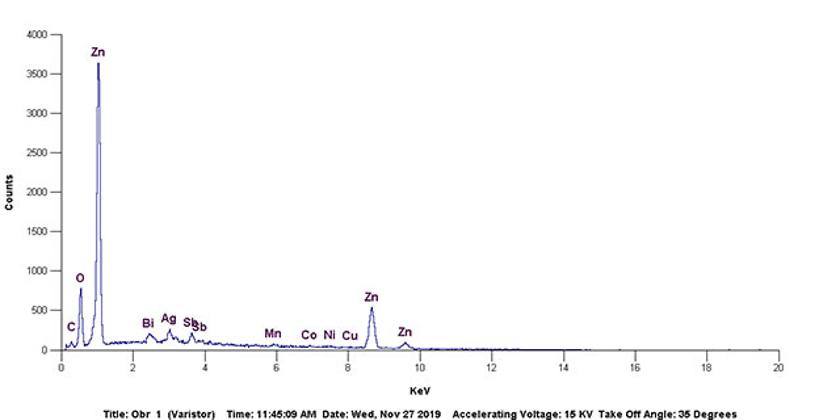

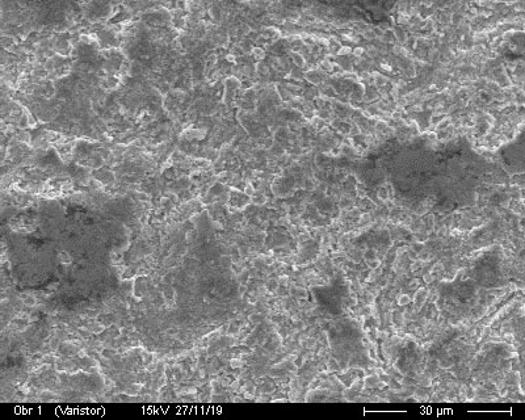

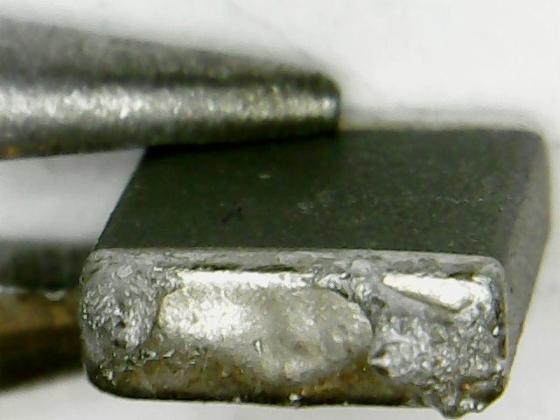

В процессе работы эксперты столкнулись с необходимостью проведения многоступенчатых исследований, включая детальный визуальный осмотр, который позволял выявить механические повреждения или нарушения металлизации. Для подтверждения соответствия стандартам качества, были проведены испытания на паяемость (Тест В) и на растворение металлизации (Тест D) согласно J-STD-002, с использованием специального оборудования и контролем температурных режимов. Дополнительно был выполнен рентгеноспектральный микроанализ с помощью растрового электронного микроскопа, что предоставило экспертам ценную информацию о химическом составе материалов, используемых в конструкции варисторов. Идентичность компонентов устанавливалась на основе анализа маркировки транспортной тары, поскольку корпусы самих варисторов не имели индивидуальных обозначений, что являлось дополнительным нюансом в методологии исследования. Применение этих методов позволило всесторонне оценить исследуемые варисторы и получить необходимые данные в рамках поставленных судебных вопросов.

1. Провести контроль внешнего вида; испытание на паяемость, растворение металлизации при пайке изделий для поверхностного монтажа по J-STD-002 (Тест В, Тест D) в режимах, указанных в документации изготовителя; рентгеноспектральный микроанализ состава материалов покрытия контактных площадок с помощью растрового электронного микроскопа (РЭМ); испытание прочности паянных соединений поверхностного монтажа на сдвиг по ГОСТ Р 55492-2013/IEC/PAS 62137-3:2008 (проводится на варисторах на плате (размеры платы должны быть не более 10x10 см)), а также установить идентичность вскрытых и находящихся в упаковке поставленных по договору варисторов указанных марок.
