Арбитражный суд Карачаево-Черкесской Республики | Дело №А25-1131/2015
Объект исследования

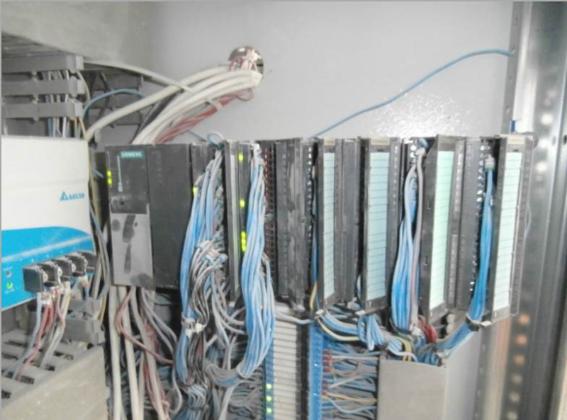

Объектами исследования являлись электронные приборы логического управления производственным процессом и связанные с ними компоненты. Эти модули составляют основу системы автоматизации, предназначенной для контроля и управления технологическими операциями. Отличительной особенностью систем такого типа является их чувствительность к стабильности электропитания и необходимость применения специализированного программного обеспечения для диагностики и настройки.
- Siemens SIMATIC 6Е37 315-2 AG 10- ОАВО: центральный процессор с встроенными интерфейсами, обеспечивающий создание высокопроизводительных систем автоматизации с развитой системой локального и распределенного ввода-вывода.
- Siemens SIMATIC 6ES7 322-1BH01- OAAO: модуль вывода дискретных сигналов.
- Siemens SIMATIC CP 343-1ОO-OE-8C-D8-84-AC: коммуникационный процессор, предназначенный для подключения к Industrial Ethernet, с поддержкой транспортных протоколов TCP и UDP, обеспечивающий обмен данными со скоростью 10/100 Мбит/с и выполняющий функции сервера в сети Ethernet.
- Siemens SIMANIC 6ES 7 331-7KF02- OABO: модуль ввода аналоговых сигналов.
- VlPA CM 331- 1KF01: модуль ввода аналоговых сигналов.
- VlPA CM 332- 5HD01: модуль вывода аналоговых сигналов.
- Соединитель 40-полосный, фронтальный SIMATIC 6ES 392-1AJOO-OAAO.
Город
Адрес
Цель экспертизы
Целью проведения комплексной инженерно-технической, оценочной экспертизы было решение ряда ключевых вопросов, направленных на установление технического состояния представленных электронных приборов логического управления производственным процессом. В рамках исследования экспертам предстояло выявить возможные причины возникновения неисправностей в оборудовании, включая анализ возможных нарушений стандартов качества поставляемой электрической энергии. Особое внимание уделялось определению причастности повышения или понижения напряжения в сети к выявленным сбоям, а также анализу влияния внезапных отключений электропитания.

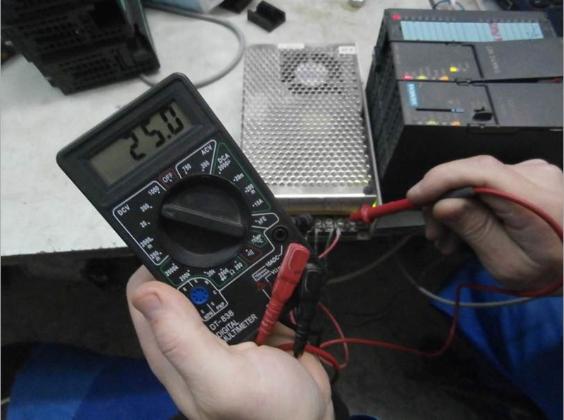

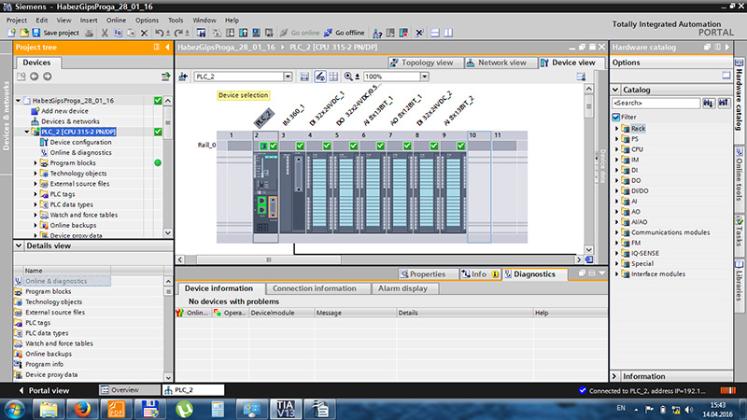

Для достижения поставленных целей, эксперты применяли комплексный подход, включающий создание тестового стенда для проверки работоспособности модулей, использование специализированного программного обеспечения, такого как «SIMATIC STEP7 V13» и «TIA Portal v13», для диагностики и анализа. Проводился сравнительный анализ функционирования исследуемого оборудования с заведомо работоспособными аналогами, а также проверка соответствия работы системы положениям руководства SIEMENS SIMATIC S7-300. Отдельно изучались требования ГОСТ Р 54149-2010 «Показатели и нормы качества электрической энергии» для оценки параметров электроснабжения. Также была предпринята работа по оценке возможности восстановительного ремонта и определению рыночной стоимости электронных приборов.
Вопросы на исследование
- Находятся ли представленные на экспертизу электронные приборы логического управления производственным процессом в исправном состоянии? Если нет, определить причину выхода из строя электронных приборов?
- Возникли ли установленные неисправности в представленных электронных приборах логического управления производственным процессом в результате нарушения государственных стандартов поставляемой электрической энергии (повышения или понижения напряжения в сети)?
- Подлежат ли данные приборы восстановительному ремонту и дальнейшей эксплуатации?
- Какова рыночная стоимость вышедших из строя электронных приборов логического управления производственным процессом?
Иллюстрации
